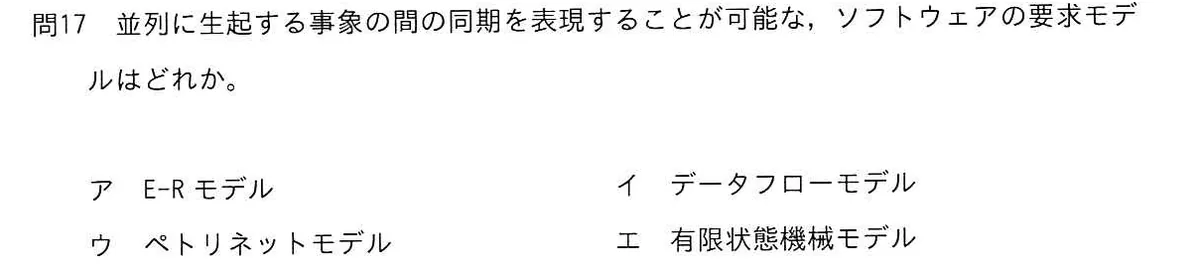

並列に生起する事象の間の同期を表現することが可能な、ソフトウェアの要求モデルはどれか。

選択肢

• アE-Rモデル
• イデータフローモデル
• ウペトリネットモデル
• エ有限状態機械モデル

正解と解説

正解：ウ ペトリネットモデル

ペトリネットは、プレース（状態）とトランジション（事象）を有向辺で結び、トークンの移動で振る舞いを表すモデルである。1つのトランジションが複数の入力プレースすべてにトークンが揃うまで発火しない性質により、並行して進む複数の事象の合流や同期、資源の排他を自然に表現できる。

選択肢ごとの解説

• アE-Rモデルはデータの実体と関連を表すもので、振る舞いは表せない。
• イデータフローモデルはデータの流れと変換を表すが、並行事象の同期は表現できない。
• ウ正しい。並行に生起する事象の同期を表現できるのがペトリネットモデルである。
• エ有限状態機械は一時に1つの状態しか取れず、並行動作の同期の表現には向かない。

この問題に出た用語

• ペトリネット
