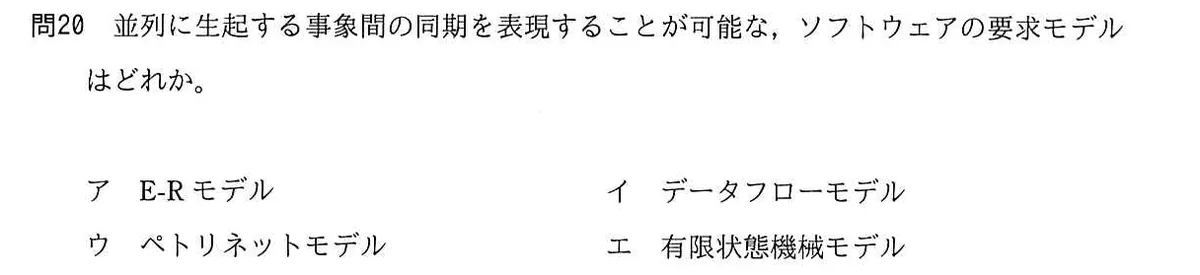

並列に生起する事象間の同期を表現することが可能な、ソフトウェアの要求モデルはどれか。

選択肢

• アE-Rモデル
• イデータフローモデル
• ウペトリネットモデル
• エ有限状態機械モデル

正解と解説

正解：ウ ペトリネットモデル

ペトリネットは、プレース（状態）とトランジション（事象）を有向アークで結び、トークンの移動で状態変化を表すモデルである。1つのトランジションが複数の入力プレースすべてにトークンがそろって初めて発火する性質をもつため、並行して進む処理の待ち合わせ（同期）や資源の競合を自然に表現できる。有限状態機械では並行性の表現に状態数が爆発しやすい点を補う。

選択肢ごとの解説

• アE-Rモデルはデータの実体と関連を表すデータモデル。
• イデータフローモデルはデータの流れと変換を表すが、同期の表現には向かない。
• ウ正解。トークンの発火条件によって並行事象の同期を表現できる。
• エ有限状態機械は逐次的な状態遷移の表現が中心で、並行性の記述には適さない。

この問題に出た用語

• ペトリネット
