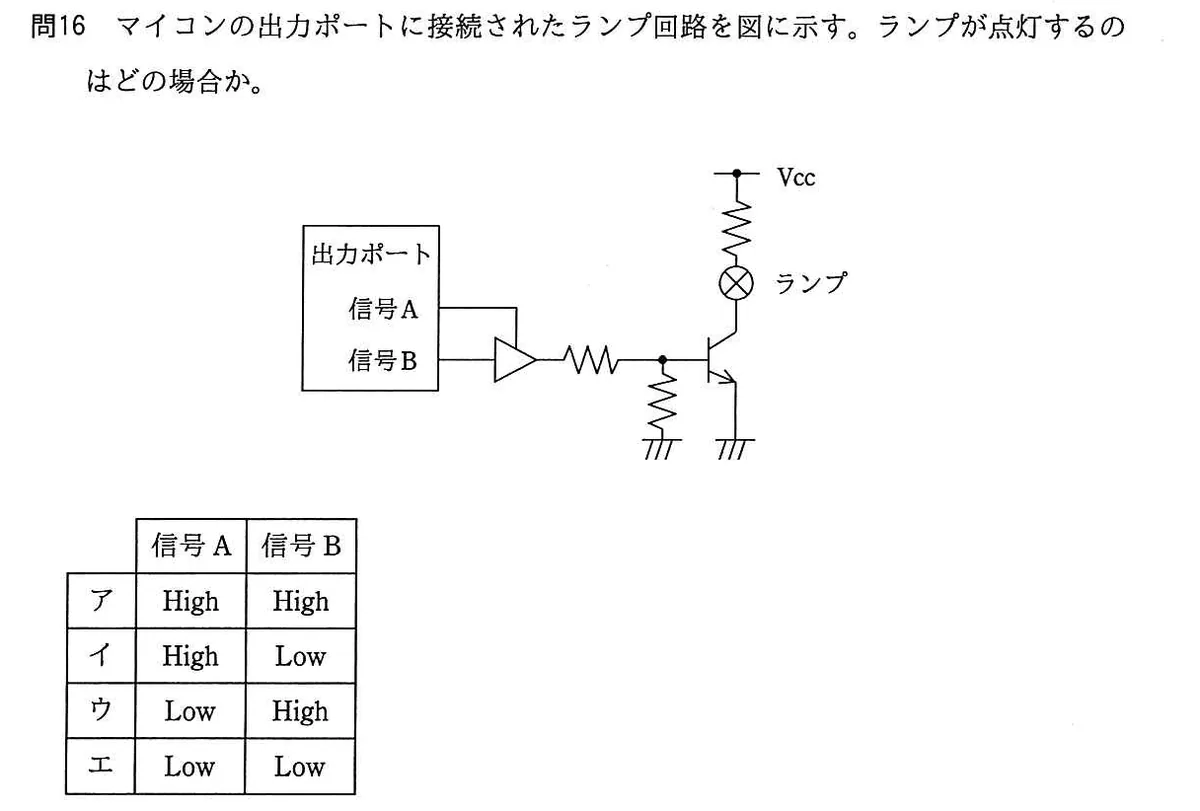

マイコンの出力ポートに接続されたランプ回路を図に示す。ランプが点灯するのはどの場合か。
| 信号A | 信号B | |
|---|---|---|
| ア | High | High |
| イ | High | Low |
| ウ | Low | High |
| エ | Low | Low |
選択肢
- ア信号A: High／信号B: High
- イ信号A: High／信号B: Low
- ウ信号A: Low／信号B: High
- エ信号A: Low／信号B: Low
正解と解説
正解：ア 信号A: High／信号B: High
この回路はトランジスタのベースを駆動する信号が両方そろって初めてベース電流が流れる構成で、論理積として働く。ベース電流が流れるとトランジスタがオンし、コレクタ側のランプ回路に電流が流れて点灯する。したがって信号A・信号Bがともにハイレベルのときだけランプが点灯する。
選択肢ごとの解説
- ア正解。両方がハイのときだけベース電流が流れ、トランジスタがオンして点灯する。
- イ信号Bがローだとバッファ経由の駆動が得られず、ベース電流が不足して点灯しない。
- ウ信号Aがローの側で電流が引き抜かれ、トランジスタはオンしない。
- エ両方ローではベース電流が流れず、トランジスタはオフのまま。
