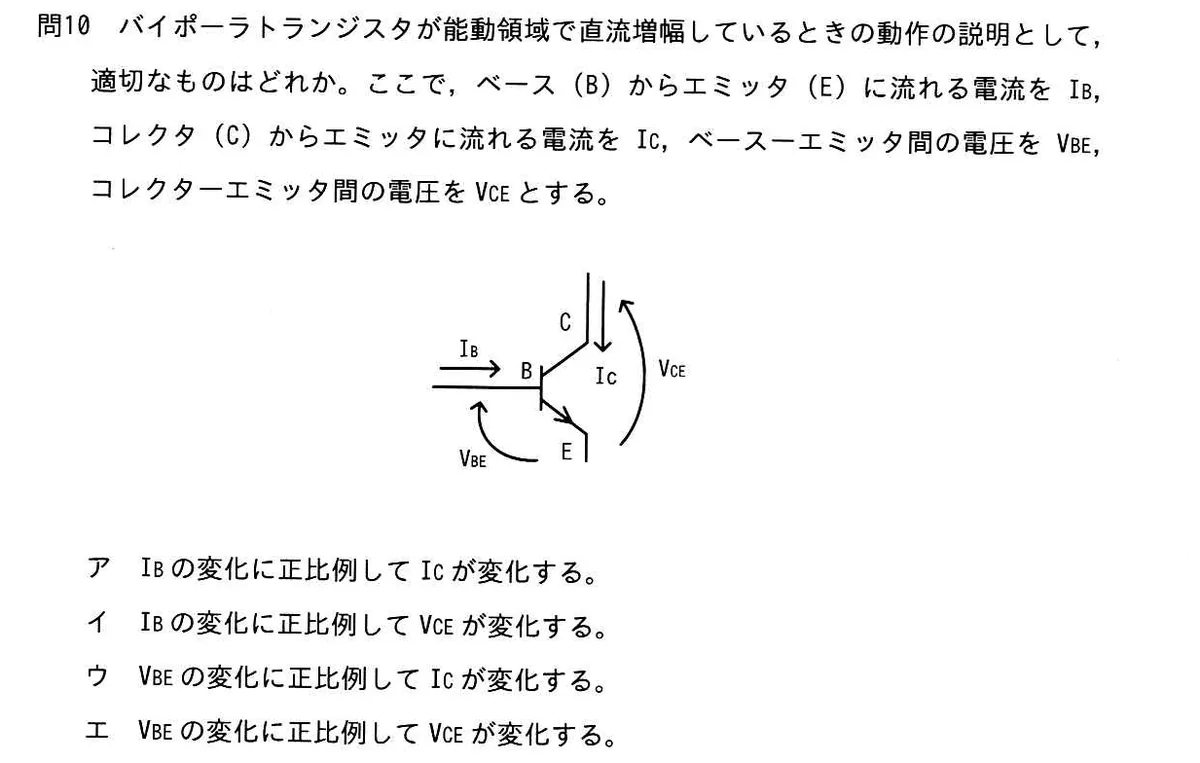

バイポーラトランジスタが能動領域で直流増幅しているときの動作の説明として、適切なものはどれか。ここで、ベース(B)からエミッタ(E)に流れる電流をIB、コレクタ(C)からエミッタに流れる電流をIC、ベース-エミッタ間の電圧をVBE、コレクタ-エミッタ間の電圧をVCEとする。

選択肢

• アIBの変化に正比例してICが変化する。
• イIBの変化に正比例してVCEが変化する。
• ウVBEの変化に正比例してICが変化する。
• エVBEの変化に正比例してVCEが変化する。

正解と解説

正解：ア IBの変化に正比例してICが変化する。

バイポーラトランジスタが能動領域で動作しているとき、コレクタ電流ICはベース電流IBに直流電流増幅率hFEを掛けた値になり、両者はほぼ比例する。すなわち小さなベース電流の変化が大きなコレクタ電流の変化を生む電流制御素子として働く。VBEとICの関係は指数関数的であり比例ではない。

選択肢ごとの解説

• ア正しい。能動領域ではIC＝hFE×IBとなり、IBの変化に比例してICが変化する。
• イVCEは負荷抵抗を通じてICから決まる量で、IBに正比例する関係にはない。
• ウVBEとICは指数関数的な関係にあり、比例関係ではない。
• エVBEとVCEも比例関係にはなく、指数的な変化を経て決まる。
