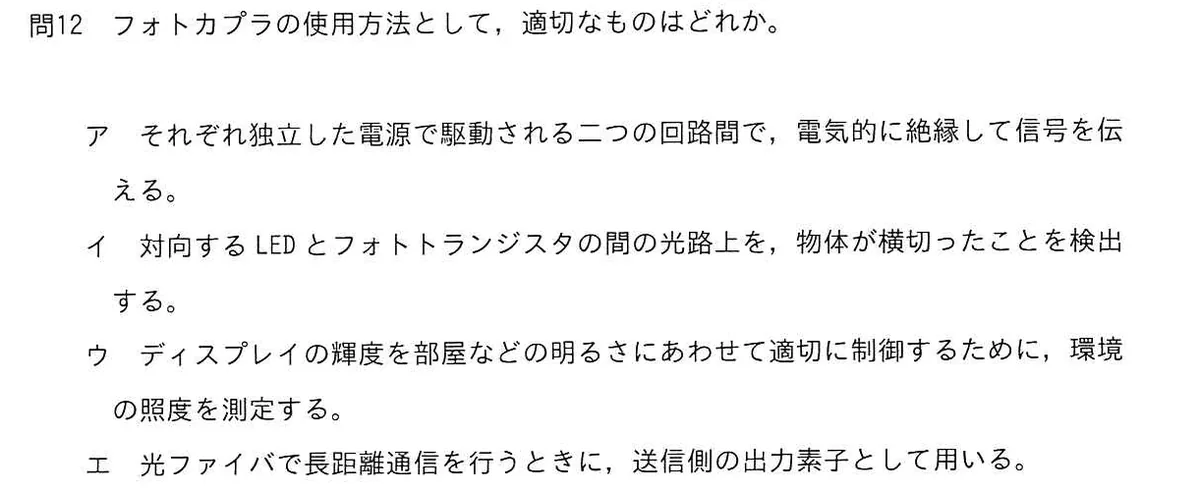

フォトカプラの使用方法として、適切なものはどれか。
選択肢
- アそれぞれ独立した電源で駆動される二つの回路間で、電気的に絶縁して信号を伝える。
- イ対向するLEDとフォトトランジスタの間の光路上を、物体が横切ったことを検出する。
- ウディスプレイの輝度を部屋などの明るさにあわせて適切に制御するために、環境の照度を測定する。
- エ光ファイバで長距離通信を行うときに、送信側の出力素子として用いる。
正解と解説
正解：ア それぞれ独立した電源で駆動される二つの回路間で、電気的に絶縁して信号を伝える。
フォトカプラは、発光素子（LED）と受光素子を1つのパッケージに向かい合わせて封入し、電気信号をいったん光に変えて伝える部品である。入力側と出力側は電気的につながっていないため、電源系統やグラウンドが別々の回路の間で、電位差やノイズを遮断しつつ信号だけを伝えられる。
選択肢ごとの解説
- ア正しい。電源が別々の回路間を電気的に絶縁したまま信号を伝える用途に使う。
- イ発光部と受光部が離れていて遮光を検出するのはフォトインタラプタ（透過型センサー）の用途である。
- ウ環境の明るさを測るのは照度センサーの役割である。
- エ光ファイバ通信の送信素子にはレーザーダイオードなどが用いられる。
