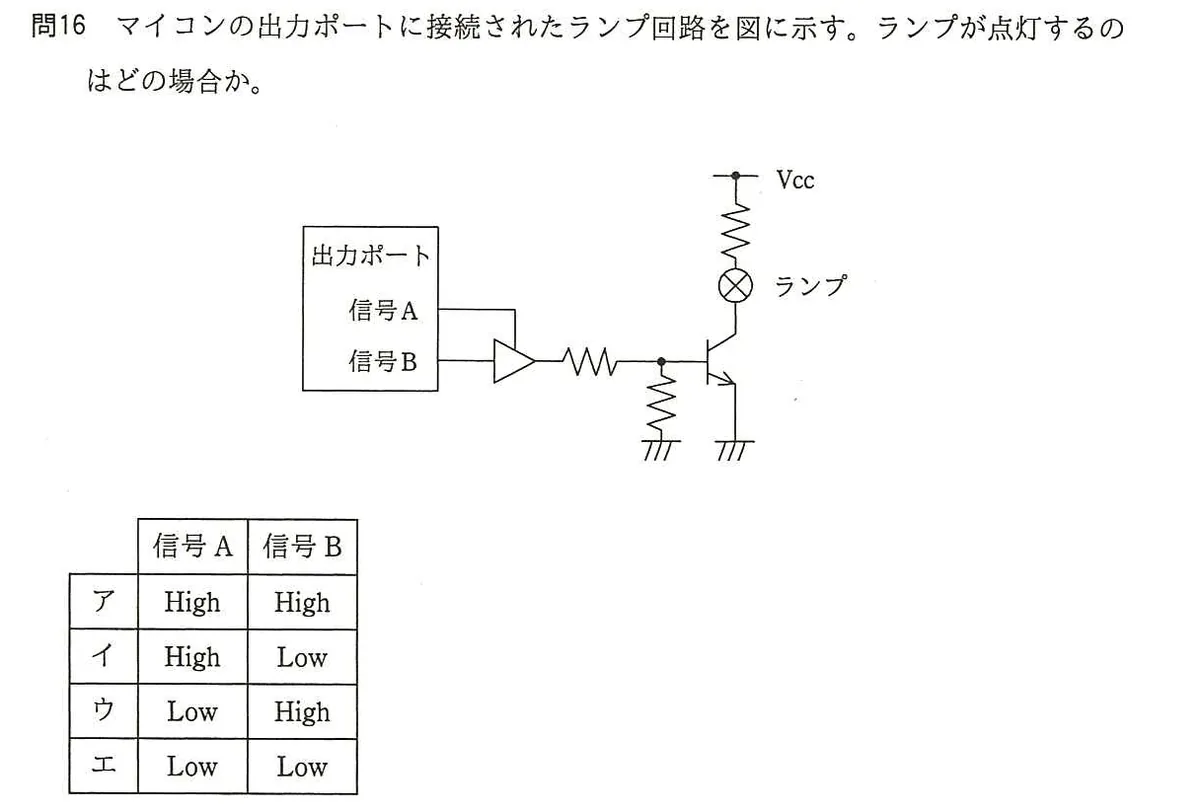

マイコンの出力ポートに接続されたランプ回路を図に示す。ランプが点灯するのはどの場合か。

エンベデッドシステムスペシャリスト試験／2016年度春期午前Ⅱ 問16／センサ・制御 / 回路要素

出力ポートから信号Aと信号Bが出力され、両信号がAND素子（バッファ記号のように単一三角形で描かれ、出力側に否定を表す丸印は無い）に入り、その出力が抵抗を介してトランジスタのベースに接続。ベースには抵抗を介して接地もされている。トランジスタのコレクタは抵抗を介してVccに接続され、その抵抗とランプが直列。トランジスタがONするとランプが点灯する回路。エミッタは接地。

	信号A	信号B
ア	High	High
イ	High	Low
ウ	Low	High
エ	Low	Low

選択肢

ア信号A=High、信号B=High
イ信号A=High、信号B=Low
ウ信号A=Low、信号B=High
エ信号A=Low、信号B=Low

正解と解説

正解：ア信号A=High、信号B=High

この回路は、2つの出力ポート信号を論理素子で受け、その結果でトランジスタを駆動してランプを点灯させる構成である。トランジスタはベースに十分な電流が流れたときに導通し、コレクタ側のランプに電流を流す。したがって、ベース駆動が有効になる信号の組合せ、すなわち2つの信号がともにHighのときにだけランプが点灯する。誤って点灯しないよう、複数信号の一致を条件にしている点が設計上の狙いである。

この問題を解く（同じ分野をあと9問） →

選択肢ごとの解説

ア正しい。2信号がそろってHighのときだけトランジスタが導通しランプが点灯する。
イ片方がLowでは駆動条件が成立せず、トランジスタは遮断のままである。
ウ同様に片方がLowのため点灯しない。
エどちらもLowなのでベース電流が流れず、ランプは消灯している。

出典：平成28年度春期エンベデッドシステムスペシャリスト試験午前Ⅱ 問16（IPA）原本の紙面を見る（IPA 問題冊子より）
