図に示すマトリクススイッチにおいて、キーセンスを行うときのポートの機能と動作の組合せとして、適切なものはどれか。

エンベデッドシステムスペシャリスト試験／2018年度 春期 午前Ⅱ 問13／センサ・制御 / 入出力

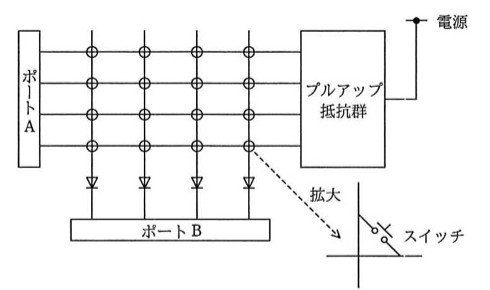

4x4のマトリクススイッチ回路。横の信号線がポートAに、縦の信号線がダイオードを介してポートBに接続され、各交点にスイッチがある。プルアップ抵抗群が電源とポートA側の横線に接続されている。拡大図で交点のスイッチ構造を示す。
4x4のマトリクススイッチ回路。横の信号線がポートAに、縦の信号線がダイオードを介してポートBに接続され、各交点にスイッチがある。プルアップ抵抗群が電源とポートA側の横線に接続されている。拡大図で交点のスイッチ構造を示す。

選択肢

正解と解説

正解：ウ ポートA: 入力ポート／ポートB: 出力ポート／出力ポートの動作: 信号線を1本ずつLOWレベルにする。

マトリクススイッチのキーセンスでは、走査側のポートから信号線を1本ずつ順にアクティブ（この回路では負論理のLOW）にし、そのときの読取り側ポートの入力を調べて押されているキーを特定する。プルアップ抵抗が付いているポートAは、スイッチが閉じていなければHIGHに保たれる読取り側、すなわち入力ポートである。したがってポートBを出力として1本ずつLOWにする組合せが正しい。

この問題を解く（同じ分野をあと9問） →

選択肢ごとの解説

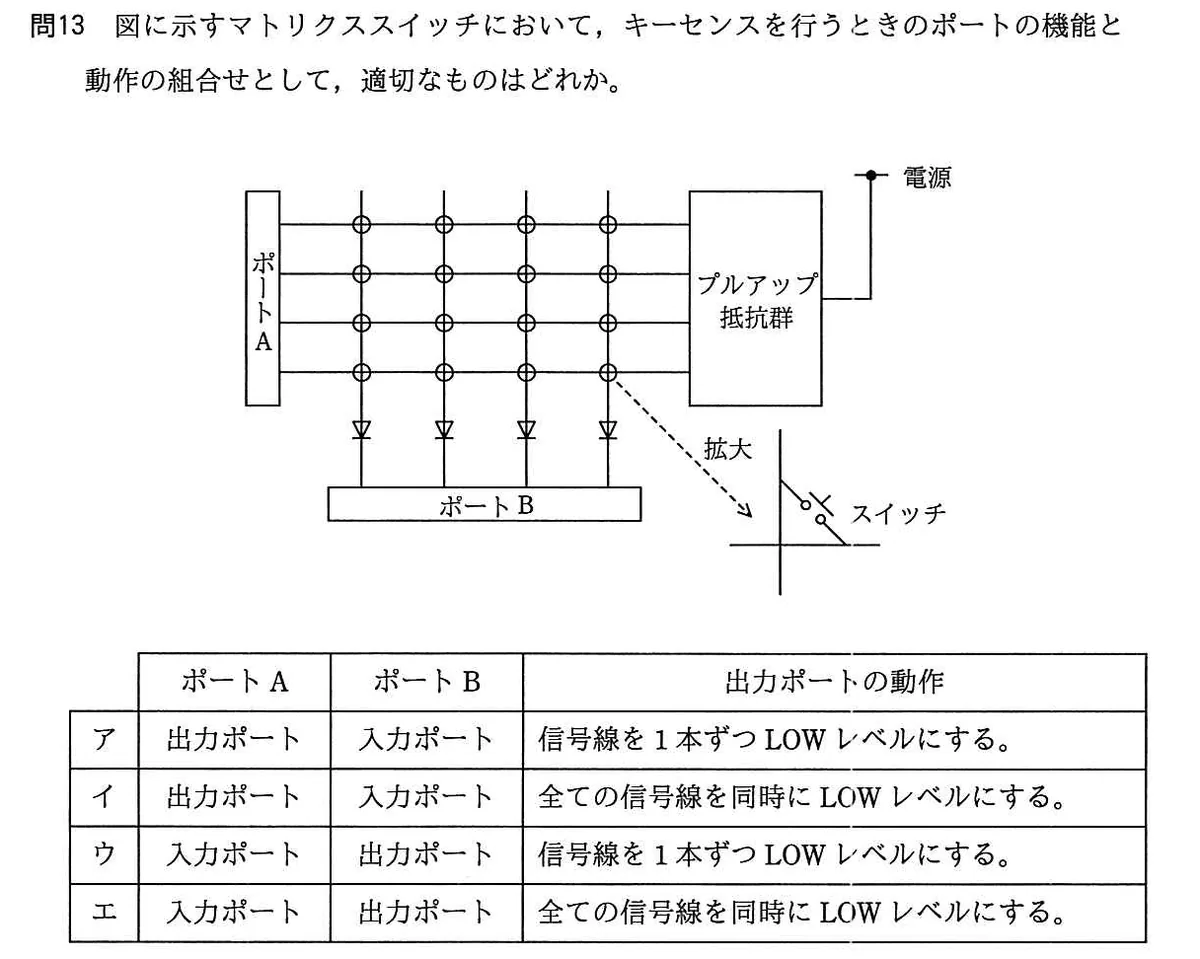

出典：平成30年度 春期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問13（IPA）原本の紙面を見る（IPA 問題冊子より）
