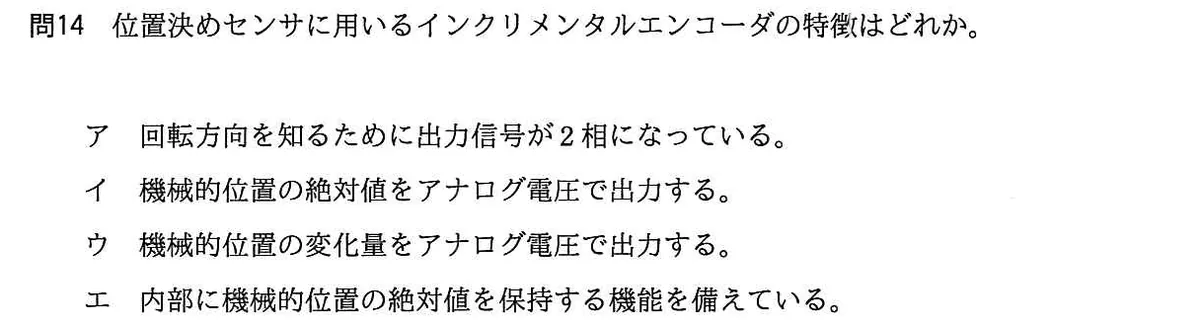

位置決めセンサに用いるインクリメンタルエンコーダの特徴はどれか。

選択肢

• ア回転方向を知るために出力信号が2相になっている。
• イ機械的位置の絶対値をアナログ電圧で出力する。
• ウ機械的位置の変化量をアナログ電圧で出力する。
• エ内部に機械的位置の絶対値を保持する機能を備えている。

正解と解説

正解：ア 回転方向を知るために出力信号が2相になっている。

インクリメンタルエンコーダは回転量に比例したパルスを出力する方式で、絶対位置は保持せず電源投入時は原点復帰が必要である。回転方向を判別するために、90度位相のずれたA相・B相の2相のパルスを出力し、どちらの相が先に変化したかで正転・逆転を区別する。絶対値を保持するのはアブソリュートエンコーダのほうである。

選択肢ごとの解説

• ア正解。90度位相差の2相出力によって回転方向を判別する。
• イ絶対位置をアナログ電圧で出力するのはポテンショメータなどで、パルス出力のエンコーダとは異なる。
• ウ変化量をアナログ電圧で出す方式ではなく、パルス数で表す。
• エ絶対位置を内部に保持するのはアブソリュートエンコーダの特徴。
