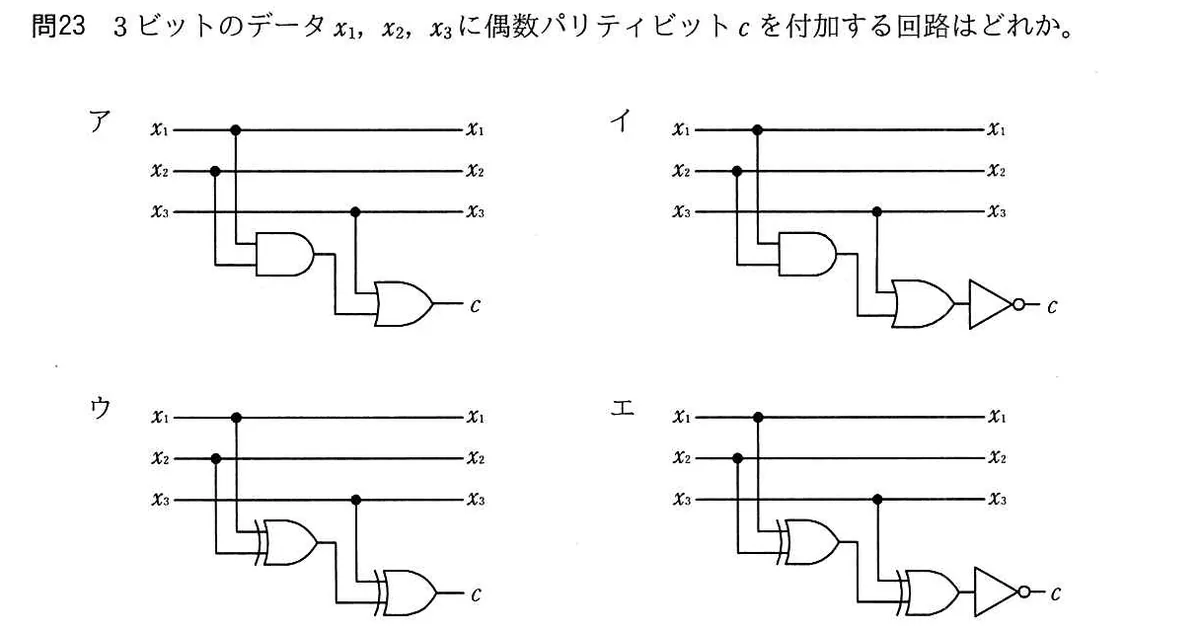

3ビットのデータx1, x2, x3に偶数パリティビットcを付加する回路はどれか。

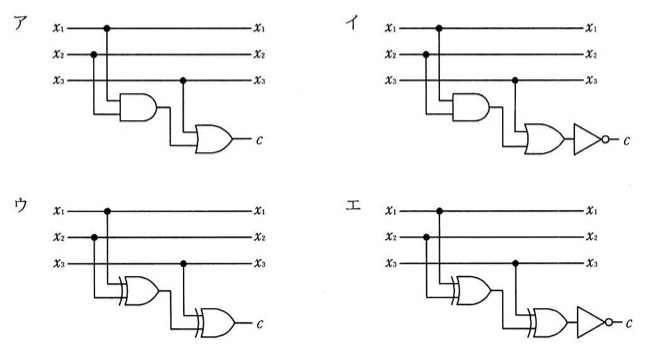

選択肢
- ア回路図ア：x1,x2,x3を入力とし、x1,x2をAND素子に入力、その出力とx3をOR素子に入力してcを出力する論理回路（出力x1,x2,x3はそのまま通過）
- イ回路図イ：アと同様のAND-OR構成の出力にNOT（否定）を追加してcを出力する論理回路
- ウ回路図ウ：x1,x2,x3を入力とし、x1,x2をXOR素子に入力、その出力とx3をXOR素子に入力してcを出力する論理回路（出力x1,x2,x3はそのまま通過）
- エ回路図エ：ウと同様のXOR-XOR構成の出力にNOT（否定）を追加してcを出力する論理回路
正解と解説
正解：ウ 回路図ウ：x1,x2,x3を入力とし、x1,x2をXOR素子に入力、その出力とx3をXOR素子に入力してcを出力する論理回路（出力x1,x2,x3はそのまま通過）
偶数パリティは、データビットとパリティビットを合わせた1の個数が偶数になるように付加します。これは各ビットの排他的論理和（XOR）を取ることと同じで、c = x1 XOR x2 XOR x3 で求まります。したがってXORを2段に接続し、出力に否定を付けない回路が正解です。
選択肢ごとの解説
- アAND-OR構成では1の個数の偶奇を判定できません。
- イAND-ORの否定であり、やはり偶奇を表しません。
- ウ正解。XORの2段接続がそのまま3ビットの偶数パリティになります。
- エXOR2段の否定は奇数パリティの生成回路になります。
