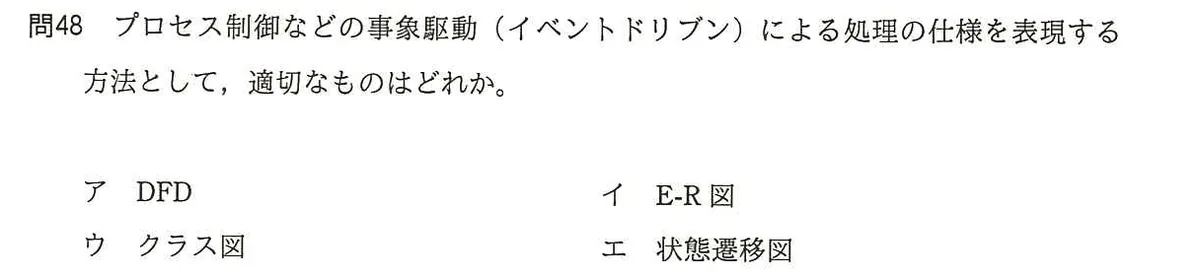

プロセス制御などの事象駆動（イベントドリブン）による処理の仕様を表現する方法として，適切なものはどれか。
選択肢
- アDFD
- イE-R図
- ウクラス図
- エ状態遷移図
正解と解説
正解：エ 状態遷移図
状態遷移図は、対象が取り得る状態と、事象（イベント）によってどの状態へ移るかを表す図である。外部の事象に応じて振る舞いが変わるプロセス制御のような処理の仕様表現に適している。
選択肢ごとの解説
- アDFDはデータの流れと処理を表す図で、事象による状態変化は表現しにくい。
- イE-R図はデータの実体と関連の構造を表す図である。
- ウクラス図は静的な構造を表すもので、動的な状態変化は表さない。
- エ正しい。事象による状態の移り変わりを表現できる。
