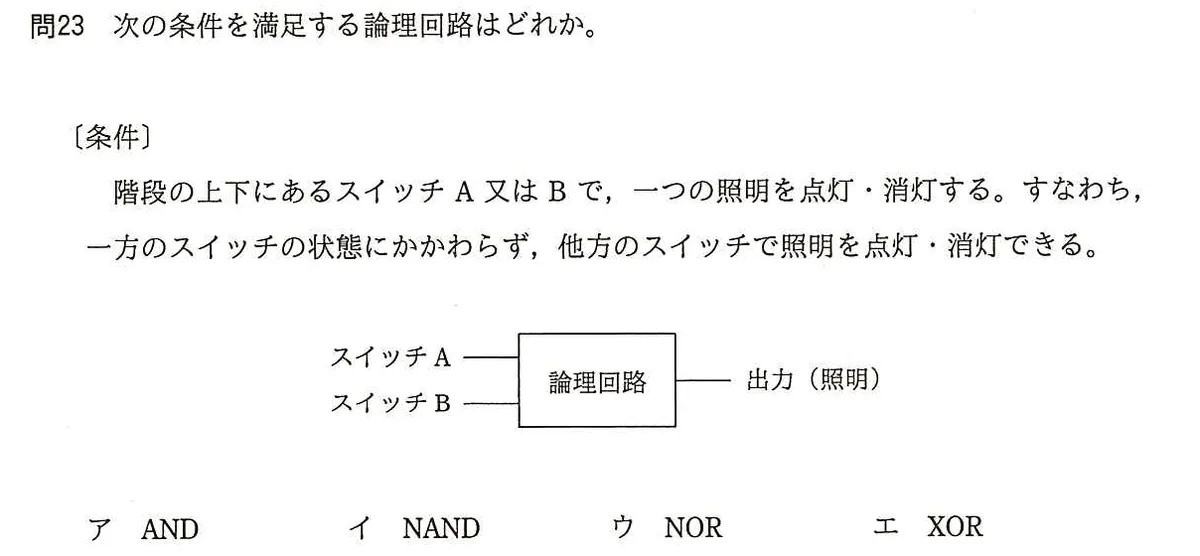

次の条件を満足する論理回路はどれか。 〔条件〕 階段の上下にあるスイッチA又はBで、一つの照明を点灯・消灯する。すなわち、一方のスイッチの状態にかかわらず、他方のスイッチで照明を点灯・消灯できる。
選択肢
- アAND
- イNAND
- ウNOR
- エXOR
正解と解説
正解：エ XOR
階段の上下どちらのスイッチでも照明を切り替えられるということは、片方の状態を固定したまま他方を変えると必ず出力が反転する必要があります。これは2入力のうち一致すれば0、異なれば1になる排他的論理和（XOR）の性質そのものです。ANDやNAND、NORでは、一方の入力の状態によって他方の操作が効かなくなる組合せが生じます。
選択肢ごとの解説
- ア一方が0のときは他方を変えても出力が0のままで、切替えができません。
- イ一方が0のときは出力が1に固定され、他方の操作が効きません。
- ウ一方が1のときは出力が0に固定されてしまいます。
- エ正解。片方を固定して他方を変えると必ず出力が反転します。
