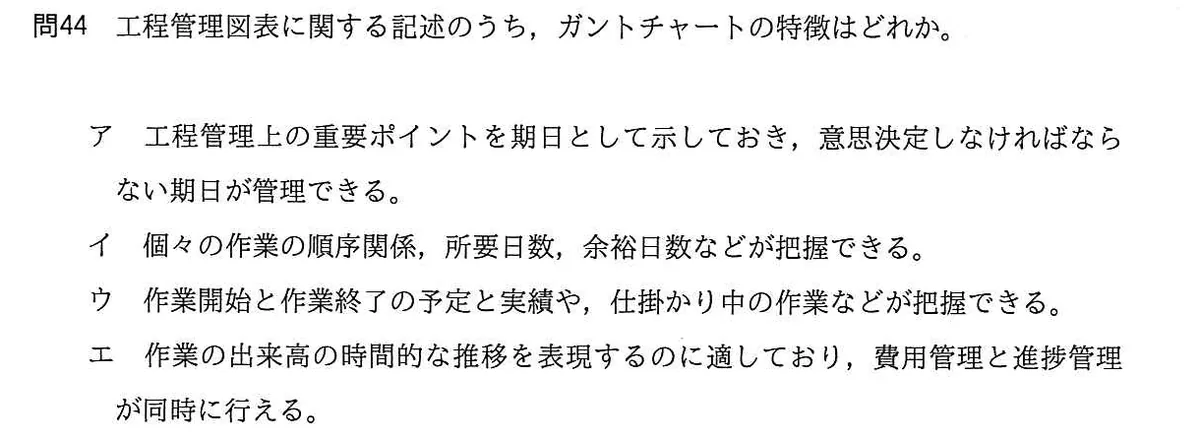

工程管理図表に関する記述のうち，ガントチャートの特徴はどれか。

選択肢

• ア工程管理上の重要ポイントを期日として示しておき，意思決定しなければならない期日が管理できる。
• イ個々の作業の順序関係，所要日数，余裕日数などが把握できる。
• ウ作業開始と作業終了の予定と実績や，仕掛かり中の作業などが把握できる。
• エ作業の出来高の時間的な推移を表現するのに適しており，費用管理と進捗管理が同時に行える。

正解と解説

正解：ウ 作業開始と作業終了の予定と実績や，仕掛かり中の作業などが把握できる。

ガントチャートは、作業ごとに横棒で期間を表し、予定と実績を並べて描く工程管理図表である。どの作業がいつ始まりいつ終わる予定か、現在どこまで進んでいるかを一目で把握できる。

選択肢ごとの解説

• ア重要な期日を節目として管理するのはマイルストーンチャートの特徴である。
• イ作業の順序関係や余裕日数を把握できるのはアローダイアグラム（PERT図）である。
• ウ正しい。作業開始・終了の予定と実績、仕掛かり中の作業を把握できる。
• エ出来高の時間推移を示し費用と進捗を同時に管理するのはEVMやSカーブの考え方である。

この問題に出た用語

• ガントチャート
• マイルストーン
• 管理図（3σ・管理限界）
• PERT（アローダイアグラム）
• トレンドチャート／マイルストーンチャート
