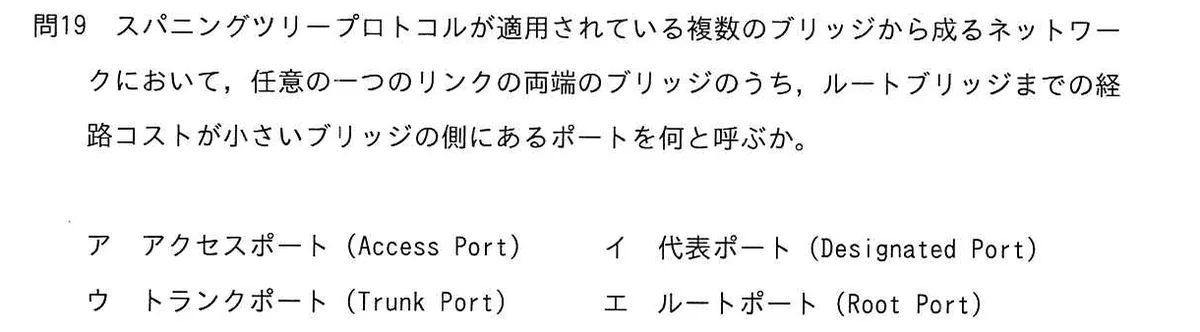

スパニングツリープロトコルが適用されている複数のブリッジから成るネットワークにおいて,任意の一つのリンクの両端のブリッジのうち,ルートブリッジまでの経路コストが小さいブリッジの側にあるポートを何と呼ぶか。

選択肢

• アアクセスポート(Access Port)
• イ代表ポート(Designated Port)
• ウトランクポート(Trunk Port)
• エルートポート(Root Port)

正解と解説

正解：イ 代表ポート(Designated Port)

スパニングツリープロトコルでは、各ブリッジでルートブリッジに最も近いポートをルートポートとし、各セグメント(リンク)ではルートブリッジまでの経路コストが小さい側のポートを代表ポート(指定ポート)として転送状態に置く。どちらにも選ばれなかったポートはブロッキング状態となりループを断つ。よってイが正しい。

選択肢ごとの解説

• アアクセスポートは単一VLANに所属するスイッチポートの種別で、STPの役割名ではない。
• イ正しい。セグメント側でコストが小さいブリッジのポートが代表ポートになる。
• ウトランクポートは複数VLANのフレームを流すポートで、STPとは別の概念。
• エルートポートは各ブリッジがルートブリッジへ向かうために選ぶポートで、リンクの反対側にあたる。

この問題に出た用語

• VLAN
• スパニングツリープロトコル
