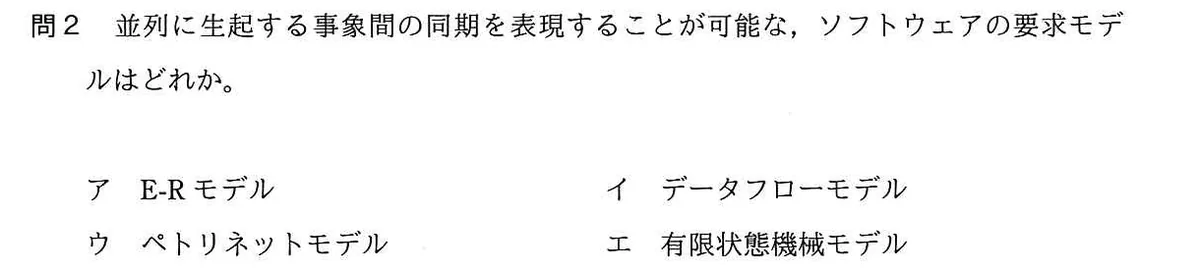

並列に生起する事象間の同期を表現することが可能な、ソフトウェアの要求モデルはどれか。
選択肢
- アE-Rモデル
- イデータフローモデル
- ウペトリネットモデル
- エ有限状態機械モデル
正解と解説
正解：ウ ペトリネットモデル
ペトリネットは、プレース（状態）とトランジション（事象）、その間を移動するトークンでモデルを表す。一つのトランジションが複数の入力プレースにトークンが揃うまで発火しないという性質により、並行して進む複数の事象の合流や同期を自然に表現できる。デッドロックの検出など解析にも用いられる。
選択肢ごとの解説
- アE-Rモデルはデータの実体と関連を表す静的モデルで、事象の同期は扱えない。
- イデータフローモデルはデータの流れを示すが、時間的な同期は表現しない。
- ウ正しい。ペトリネットはトークンの合流により並行事象の同期を表現できる。
- エ有限状態機械は単一の状態遷移を表すモデルで、並行事象の同期表現は不得手である。
