UMLを用いて表した図のデータモデルのa, bに入れる多重度はどれか。 〔条件〕 (1) 部門には1人以上の社員が所属する。 (2) 社員はいずれか一つの部門に所属する。 (3) 社員が部門に所属した履歴を所属履歴として記録する。

高度試験・午前I（全区分共通）／2023年度 春期 問9／テクノロジ系 / データベース

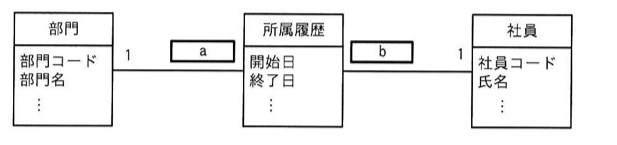

3つのエンティティ「部門」（属性：部門コード、部門名…）、「所属履歴」（属性：開始日、終了日…）、「社員」（属性：社員コード、氏名…）が横一列に並ぶ。部門と所属履歴の間の関連端に「1」（部門側）と「a」（所属履歴側）、所属履歴と社員の間の関連端に「b」（所属履歴側）と「1」（社員側）が付く。
3つのエンティティ「部門」（属性：部門コード、部門名…）、「所属履歴」（属性：開始日、終了日…）、「社員」（属性：社員コード、氏名…）が横一列に並ぶ。部門と所属履歴の間の関連端に「1」（部門側）と「a」（所属履歴側）、所属履歴と社員の間の関連端に「b」（所属履歴側）と「1」（社員側）が付く。
ab
ア0..*0..*
イ0..*1..*
ウ1..*0..*
エ1..*1..*

選択肢

正解と解説

正解：エ a: 1..*, b: 1..*

条件(1)より一つの部門には社員が1人以上所属するので、部門から見た所属履歴は最低1件存在し、aは1..*となる。条件(2)(3)より社員は必ずいずれかの部門に所属し、その履歴が記録されるので、社員から見た所属履歴も最低1件存在し、bも1..*となる。

この問題を解く（同じ分野をあと9問） →

選択肢ごとの解説

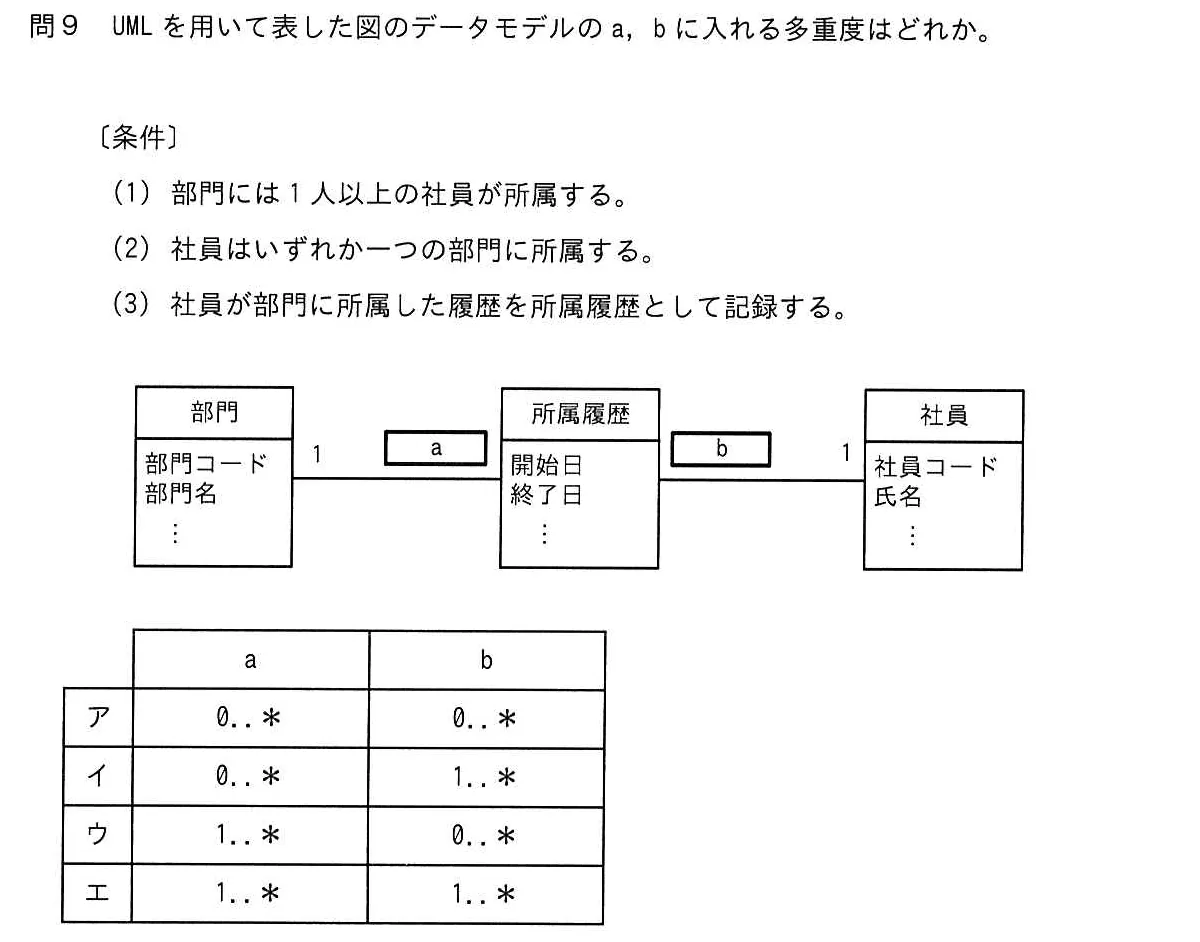

出典：令和5年度 春期 高度試験 午前Ⅰ 問9（IPA）原本の紙面を見る（IPA 問題冊子より）
