業務プロセスを，例示するUMLのアクティビティ図を使ってモデリングしたとき，表現できるものはどれか。

ITパスポート／2022年度秋期問15／システム戦略 / 業務プロセス

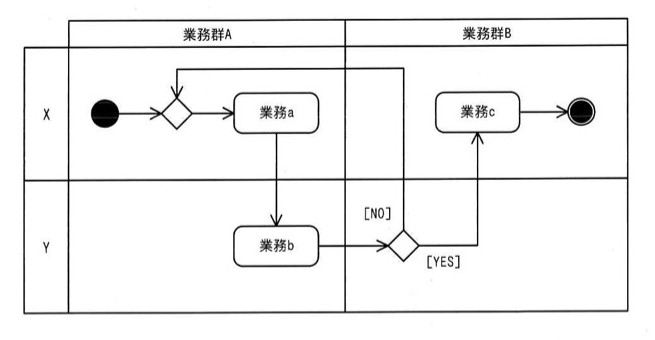

UMLアクティビティ図。縦にスイムレーンX・Y、横に業務群A・業務群Bの2x2構成。開始ノード(●)はX×業務群Aにあり、分岐(◇)を経て業務a（X×業務群A）へ。業務aから下のY×業務群Aにある業務bへ矢印。業務bから右のY×業務群Bにある分岐(◇)へ進み、[NO]なら上のX×業務群Aの最初の分岐へ戻る（ループ）、[YES]なら上のX×業務群Bにある業務cへ進み、終了ノード(◉)に至る。

選択肢

ア業務で必要となるコスト
イ業務で必要となる時間
ウ業務で必要となる成果物の品質指標
エ業務で必要となる人の役割

正解と解説

正解：エ業務で必要となる人の役割

アクティビティ図では、処理の流れを分岐や合流を含めて表し、さらにスイムレーン（パーティション）で区切ることで、それぞれの処理を誰が担当するかを示せます。図が縦方向にXとYで分割されているのは担当者や組織の役割を表現するためで、コストや所要時間、品質指標といった数値属性はこの図の表現対象ではありません。

この問題を解く（同じ分野をあと9問） →

選択肢ごとの解説

ア費用はアクティビティ図の表記要素ではない。
イ所要時間を表す記法はアクティビティ図に用意されていない。
ウ品質指標を示す仕組みはこの図にはない。
エ正しい。スイムレーンによって担当する役割を表現できる。

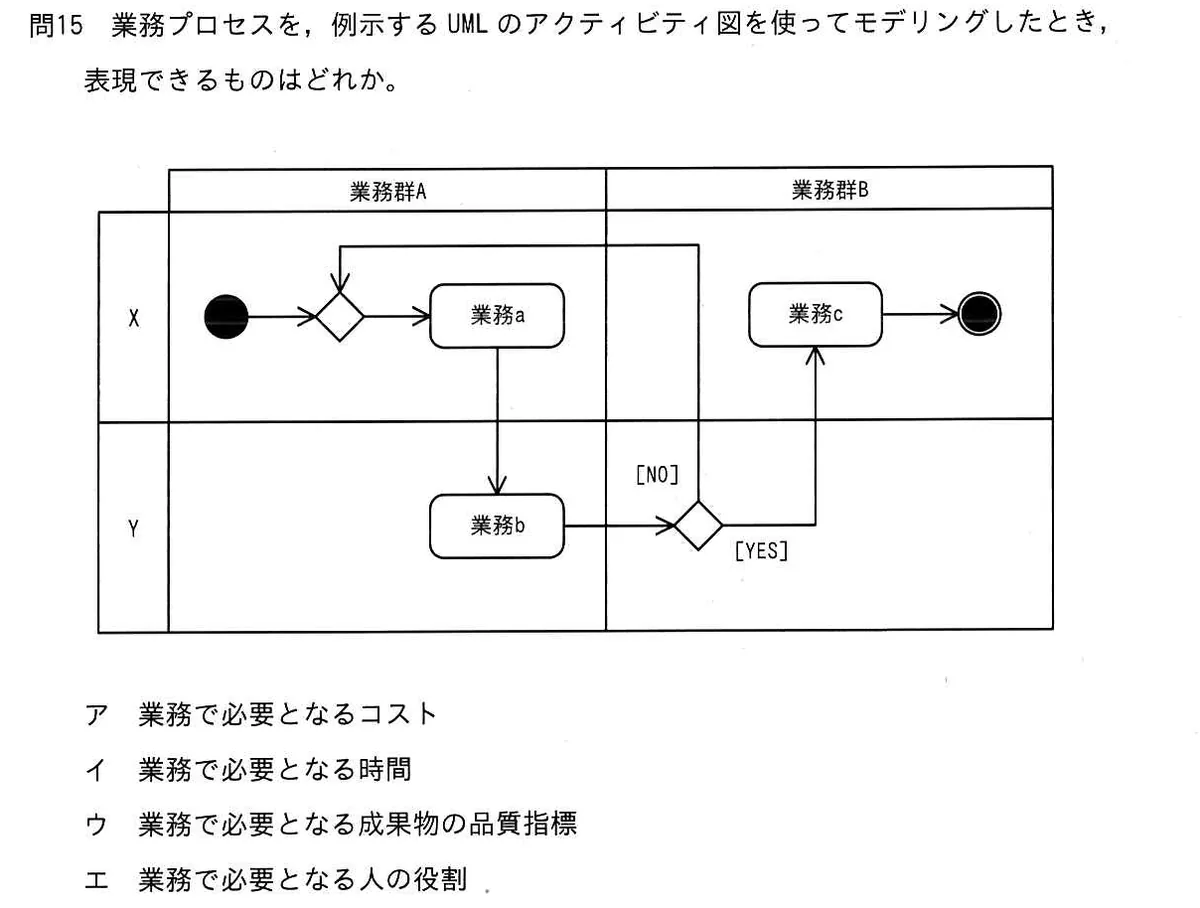

出典：令和4年度秋期 ITパスポート試験問15（IPA）原本の紙面を見る（IPA 問題冊子より）
