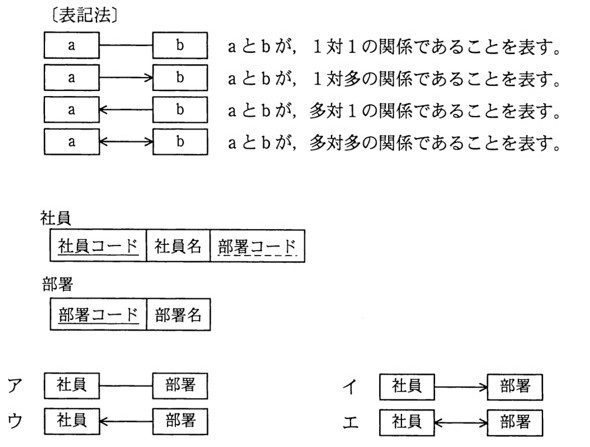

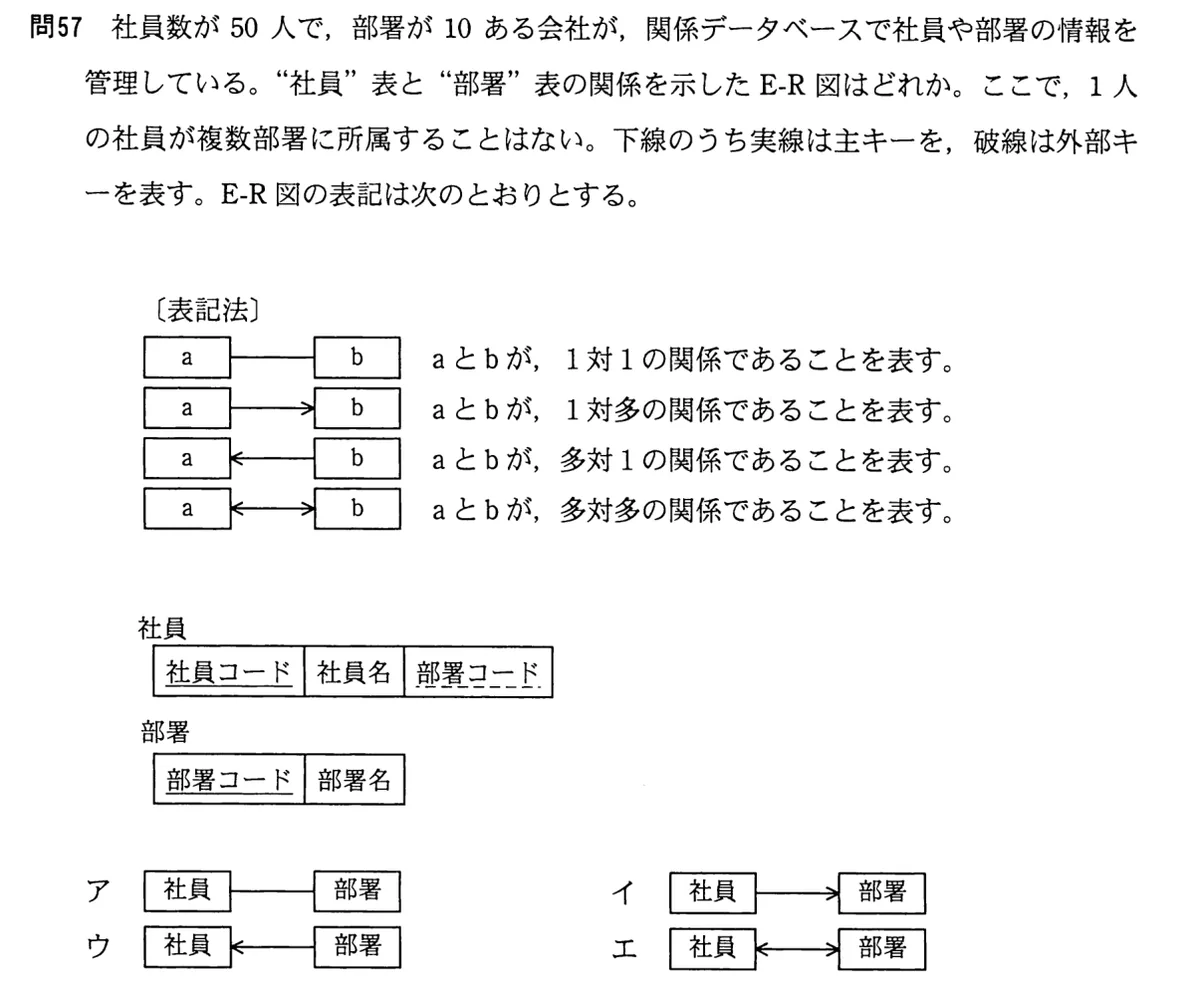

社員数が50人で，部署が10ある会社が，関係データベースで社員や部署の情報を管理している。"社員"表と"部署"表の関係を示したE-R図はどれか。ここで，1人の社員が複数部署に所属することはない。下線のうち実線は主キーを，破線は外部キーを表す。E-R図の表記は次のとおりとする。 〔表記法〕 a—b：aとbが1対1の関係、a→b：aとbが1対多の関係、a←b：aとbが多対1の関係、a←→b：aとbが多対多の関係。社員表：社員コード（主キー）,社員名,部署コード（外部キー）。部署表：部署コード（主キー）,部署名。
![E-R図の表記法一覧（a-b:1対1、a→b:1対多、a←b:多対1、a←→b:多対多）、および「社員」表（社員コード[主キー・実線]、社員名、部署コード[外部キー・破線]）と「部署」表（部署コード[主キー・実線]、部署名）の構造図。選択肢ア〜エはそれぞれ「社員」と「部署」の箱を異なる矢印（線・→・←・←→）で結んだ図。](/data/ip/figures/ip-2011a-main-57.jpg)
選択肢
- ア社員—部署（1対1）
- イ社員→部署（1対多）
- ウ社員←部署（多対1）
- エ社員←→部署（多対多）
正解と解説
正解：ウ 社員←部署（多対1）
1人の社員は1つの部署にしか所属せず、1つの部署には複数の社員が所属する。したがって社員と部署の関係は「社員が多、部署が1」の多対1となる。社員表が部署コードを外部キーとして持っている構造も、多側が1側のキーを参照するという多対1の関係と整合する。
選択肢ごとの解説
- ア1対1では、1つの部署に社員が1人しか所属できないことになり実態と合わない。
- イ1人の社員が複数の部署に所属することになり、条件に反する。
- ウ正解。社員が多、部署が1という多対1の関係で、外部キーの持ち方とも整合する。
- エ多対多では社員が複数部署に所属できることになり、条件に反する。
