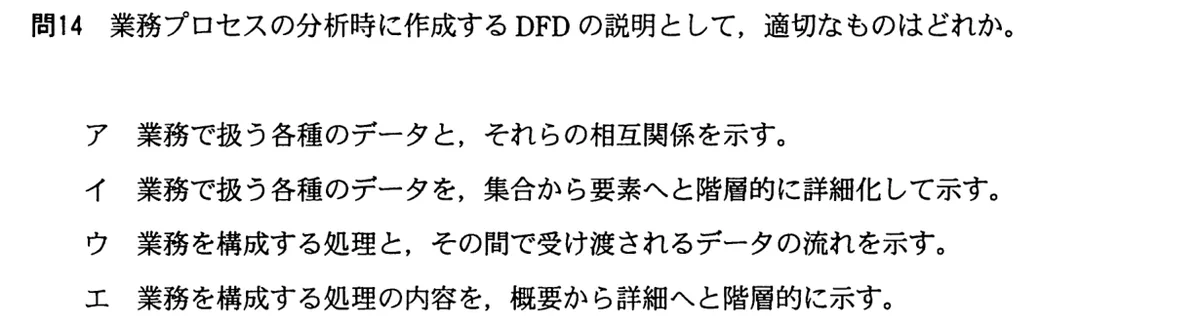

業務プロセスの分析時に作成するDFDの説明として、適切なものはどれか。
選択肢
- ア業務で扱う各種のデータと、それらの相互関係を示す。
- イ業務で扱う各種のデータを、集合から要素へと階層的に詳細化して示す。
- ウ業務を構成する処理と、その間で受け渡されるデータの流れを示す。
- エ業務を構成する処理の内容を、概要から詳細へと階層的に示す。
正解と解説
正解：ウ 業務を構成する処理と、その間で受け渡されるデータの流れを示す。
DFD（Data Flow Diagram）は、業務を構成するプロセスと、その間をやり取りされるデータの流れを図示する記法である。プロセス、データフロー、データストア、外部実体の4要素で構成され、データがどこで生まれどこへ渡るかを追える。データ同士の関係を表すE-R図とは目的が異なる。
選択肢ごとの解説
- アデータ同士の関連を表すのはE-R図である。
- イデータを階層的に詳細化する記述は、データ構造の分解にあたる。
- ウ処理とデータの流れを示すというDFDの目的そのものである。
- エ処理を階層的に分解して示すのは機能構成図などの役割である。
