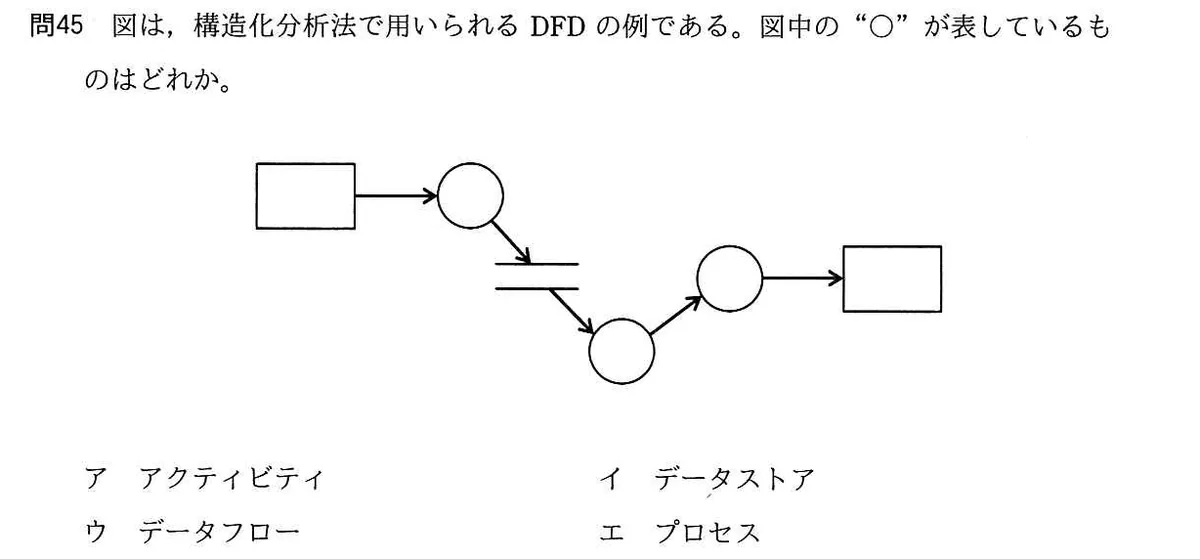

図は、構造化分析法で用いられるDFDの例である。図中の“〇”が表しているものはどれか。

基本情報技術者試験／2019年度 秋期 午前 問45／システム開発技術 / 設計技法

DFD図。四角（外部実体）→矢印→円→矢印→二重線（データストア）→矢印→円→矢印→円→矢印→四角（外部実体）という流れ。問われている“〇”は円で表される要素。
DFD図。四角（外部実体）→矢印→円→矢印→二重線（データストア）→矢印→円→矢印→円→矢印→四角（外部実体）という流れ。問われている“〇”は円で表される要素。

選択肢

正解と解説

正解：エ プロセス

DFDは四つの記号で構成される。丸はデータに対する処理そのものを表すプロセス、矢印はデータフロー、二本線はデータストア、四角は外部実体（源泉と吸収）である。図の丸はデータを受け取って加工し次へ渡す位置にあるので、プロセスに当たる。

この問題を解く（同じ分野をあと9問） →

選択肢ごとの解説

出典：令和元年度 秋期 基本情報技術者試験 午前 問45（IPA）原本の紙面を見る（IPA 問題冊子より）
