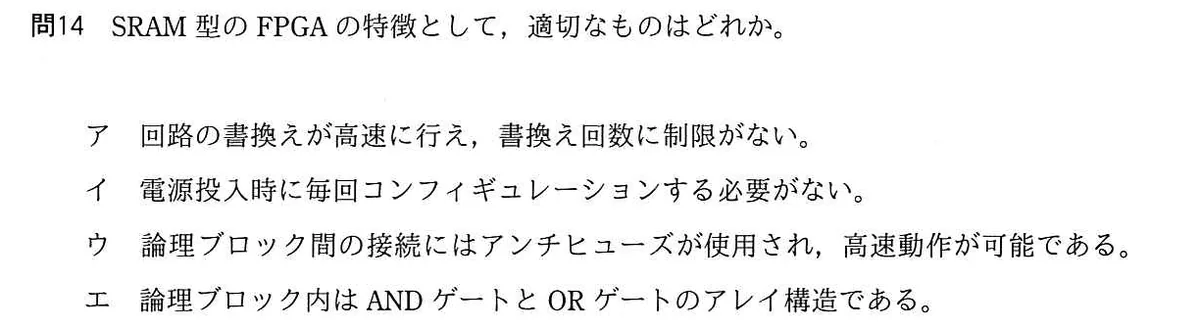

SRAM型のFPGAの特徴として、適切なものはどれか。

選択肢

• ア回路の書換えが高速に行え、書換え回数に制限がない。
• イ電源投入時に毎回コンフィギュレーションする必要がない。
• ウ論理ブロック間の接続にはアンチヒューズが使用され、高速動作が可能である。
• エ論理ブロック内はANDゲートとORゲートのアレイ構造である。

正解と解説

正解：ア 回路の書換えが高速に行え、書換え回数に制限がない。

SRAM型FPGAは、論理と配線の構成情報をチップ内のSRAMセルに保持する方式である。SRAMは何度でも書き換えられるため書換え回数に事実上の制限がなく、書換えも高速に行える。ただしSRAMは揮発性なので、電源投入のたびに外部の不揮発メモリからコンフィギュレーションデータを読み込む必要がある。

選択肢ごとの解説

• ア正解。高速に書き換えられ、書換え回数の制限が実質的にない。
• イSRAMは揮発性なので、電源投入のたびにコンフィギュレーションが必要。
• ウアンチヒューズを使うのは1回だけ書込み可能なアンチヒューズ型FPGAの特徴。
• エANDアレイとORアレイの構造はPLAやPALなど旧来のPLDの特徴で、FPGAの論理ブロックはLUTが基本。
