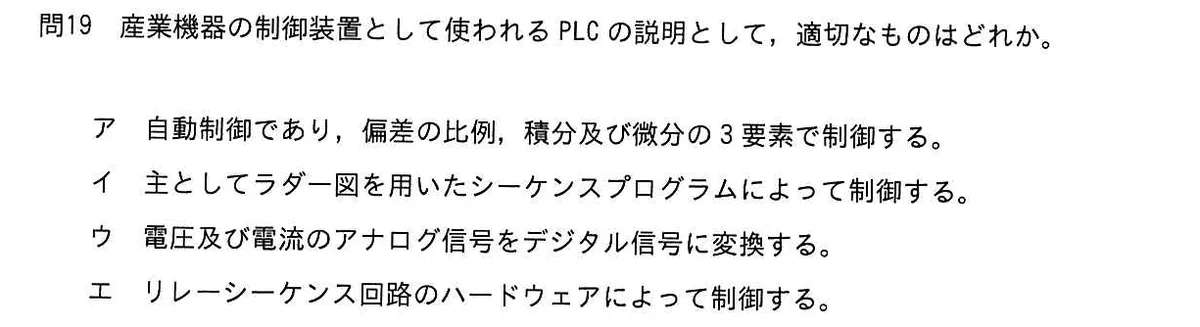

産業機器の制御装置として使われるPLCの説明として，適切なものはどれか。
選択肢
- ア自動制御であり，偏差の比例，積分及び微分の3要素で制御する。
- イ主としてラダー図を用いたシーケンスプログラムによって制御する。
- ウ電圧及び電流のアナログ信号をデジタル信号に変換する。
- エリレーシーケンス回路のハードウェアによって制御する。
正解と解説
正解：イ 主としてラダー図を用いたシーケンスプログラムによって制御する。
PLC（プログラマブルロジックコントローラ）は、リレー回路によるシーケンス制御をソフトウェアに置き換えた産業用制御装置である。プログラムはリレー回路図を模したラダー図で記述するのが一般的で、配線変更なしに制御内容を書き換えられる点が特徴である。
選択肢ごとの解説
