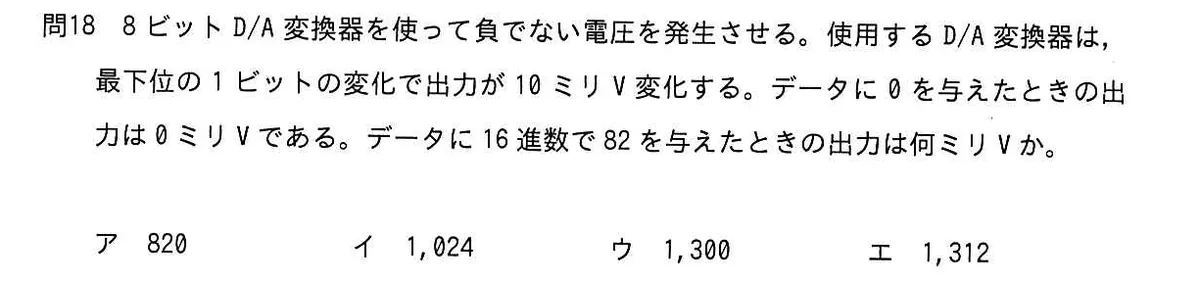

8ビットD/A変換器を使って負でない電圧を発生させる。使用するD/A変換器は，最下位の1ビットの変化で出力が10ミリV変化する。データに0を与えたときの出力は0ミリVである。データに16進数で82を与えたときの出力は何ミリVか。
選択肢
- ア820
- イ1,024
- ウ1,300
- エ1,312
正解と解説
正解：ウ 1,300
最下位1ビットの変化が10ミリVに対応するので、出力電圧は入力データの値×10ミリVで求められる。16進数の82は10進数で8×16＋2＝130である。したがって出力は130×10＝1,300ミリVとなる。
選択肢ごとの解説
- ア16進数82を10進の82とみなして計算した誤り。
- イ8ビットの分解能256や1024といったビット数由来の数値で、この計算とは無関係。
- ウ正解。0x82＝130、130×10ミリV＝1,300ミリV。
- エ桁の重みの取り方を誤った値で、0x82＝130から得られる1,300とは一致しない。
