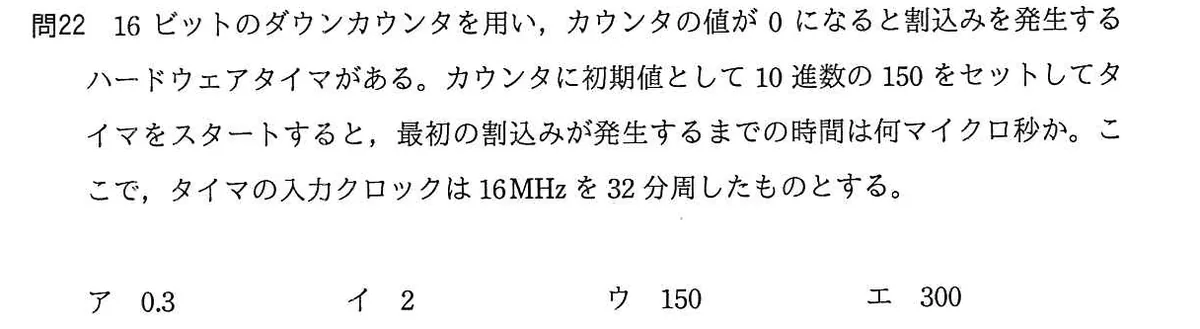

16ビットのダウンカウンタを用い，カウンタの値が0になると割込みを発生するハードウェアタイマがある。カウンタに初期値として10進数の150をセットしてタイマをスタートすると，最初の割込みが発生するまでの時間は何マイクロ秒か。ここで，タイマの入力クロックは16MHzを32分周したものとする。
選択肢
- ア0.3
- イ2
- ウ150
- エ300
正解と解説
正解：エ 300
入力クロック16MHzを32分周するとカウント用クロックは16÷32=0.5MHz、すなわち周期2マイクロ秒になる。150をセットしたダウンカウンタが0になるまでに150カウント必要なので、2×150=300マイクロ秒後に最初の割込みが発生する。
選択肢ごとの解説
- ア300マイクロ秒を誤って別の単位で表した値であり、問われている単位と合わない。
- イ2マイクロ秒はカウント1回分の周期にすぎず、150回分になっていない。
- ウ150はカウント値そのもので、クロック周期を掛けていない。
- エ正解。周期2マイクロ秒×150カウント＝300マイクロ秒。
