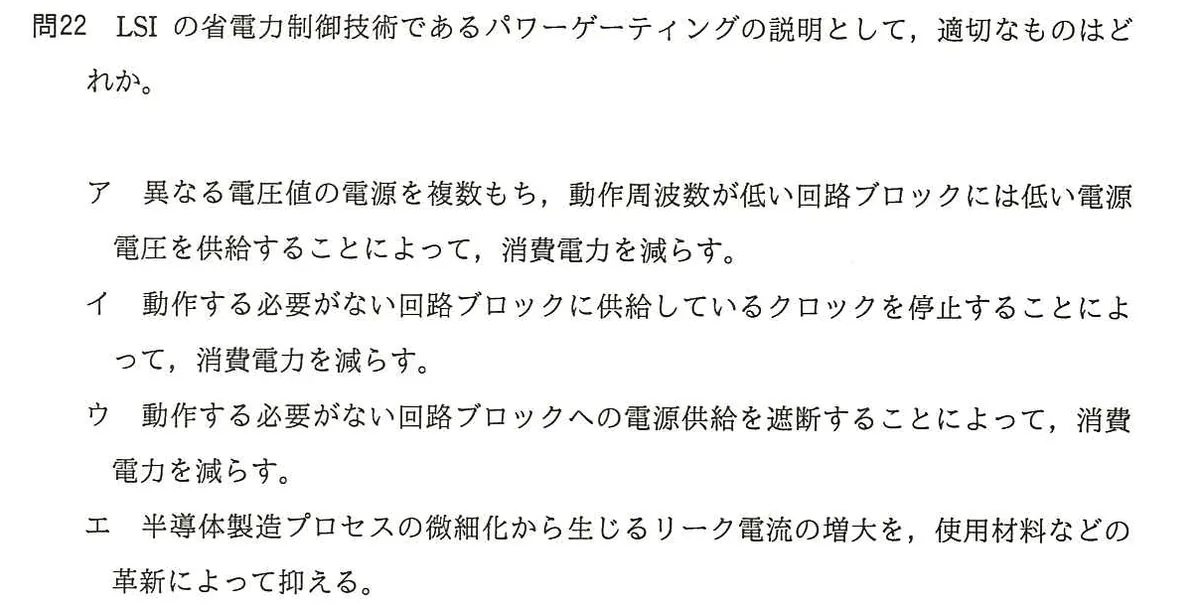

LSIの省電力制御技術であるパワーゲーティングの説明として，適切なものはどれか。

選択肢

• ア異なる電圧値の電源を複数もち，動作周波数が低い回路ブロックには低い電源電圧を供給することによって，消費電力を減らす。
• イ動作する必要がない回路ブロックに供給しているクロックを停止することによって，消費電力を減らす。
• ウ動作する必要がない回路ブロックへの電源供給を遮断することによって，消費電力を減らす。
• エ半導体製造プロセスの微細化から生じるリーク電流の増大を，使用材料などの革新によって抑える。

正解と解説

正解：ウ 動作する必要がない回路ブロックへの電源供給を遮断することによって，消費電力を減らす。

パワーゲーティングは、使っていない回路ブロックへの電源供給そのものをスイッチで遮断する技術である。クロックだけを止める方式と違い、リーク電流（待機時の漏れ電流）まで削減できる点が特徴である。

選択肢ごとの解説

• アマルチ電源電圧方式（DVSなど）の説明である。
• イクロックゲーティングの説明で、電源は供給されたまま。
• ウ正しい。不要な回路ブロックの電源供給を遮断する技術である。
• エ材料技術によるリーク電流抑制であり、回路制御技術ではない。

この問題に出た用語

• 低消費電力技術（DVFS・クロックゲーティング）
• OT
• パワーゲーティング
