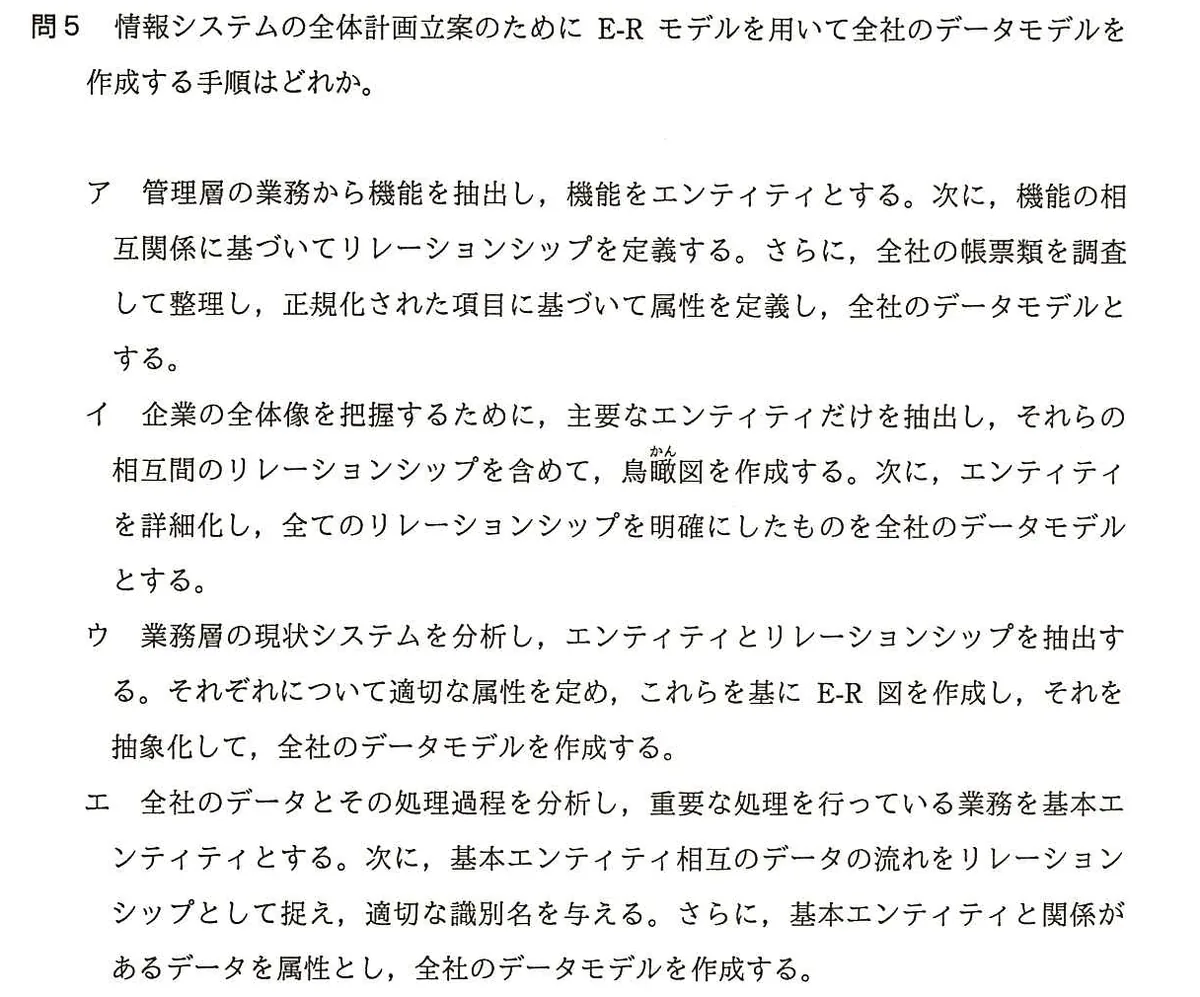

情報システムの全体計画立案のためにE-Rモデルを用いて全社のデータモデルを作成する手順はどれか。
選択肢
- ア管理層の業務から機能を抽出し，機能をエンティティとする。次に，機能の相互関係に基づいてリレーションシップを定義する。さらに，全社の帳票類を調査して整理し，正規化された項目に基づいて属性を定義し，全社のデータモデルとする。
- イ企業の全体像を把握するために，主要なエンティティだけを抽出し，それらの相互間のリレーションシップを含めて，鳥瞰図を作成する。次に，エンティティを詳細化し，全てのリレーションシップを明確にしたものを全社のデータモデルとする。
- ウ業務層の現状システムを分析し，エンティティとリレーションシップを抽出する。それぞれについて適切な属性を定め，これらを基にE-R図を作成し，それを抽象化して，全社のデータモデルを作成する。
- エ全社のデータとその処理過程を分析し，重要な処理を行っている業務を基本エンティティとする。次に，基本エンティティ相互のデータの流れをリレーションシップとして捉え，適切な識別名を与える。さらに，基本エンティティと関係があるデータを属性とし，全社のデータモデルを作成する。
正解と解説
正解：イ 企業の全体像を把握するために，主要なエンティティだけを抽出し，それらの相互間のリレーションシップを含めて，鳥瞰図を作成する。次に，エンティティを詳細化し，全てのリレーションシップを明確にしたものを全社のデータモデルとする。
全体計画のための全社データモデルは、個別業務の現状をそのまま積み上げるのではなく、企業全体を俯瞰する立場から作る。まず主要なエンティティとその相互関係だけを描いた鳥瞰図（概念モデル）を作り、企業の全体像を押さえたうえで、順次エンティティを詳細化しリレーションシップを明確にしていくトップダウンの手順が適切である。
選択肢ごとの解説
- ア機能をエンティティとするのは誤りで、データモデルのエンティティは管理対象の実体である。
- イ正しい。主要エンティティによる鳥瞰図を作り、順次詳細化するトップダウンの手順である。
- ウ現状システムの分析から積み上げる手順では、全体最適の視点を欠きやすい。
- エ処理過程からエンティティを導く発想は機能中心であり、データ中心のモデル化にならない。
