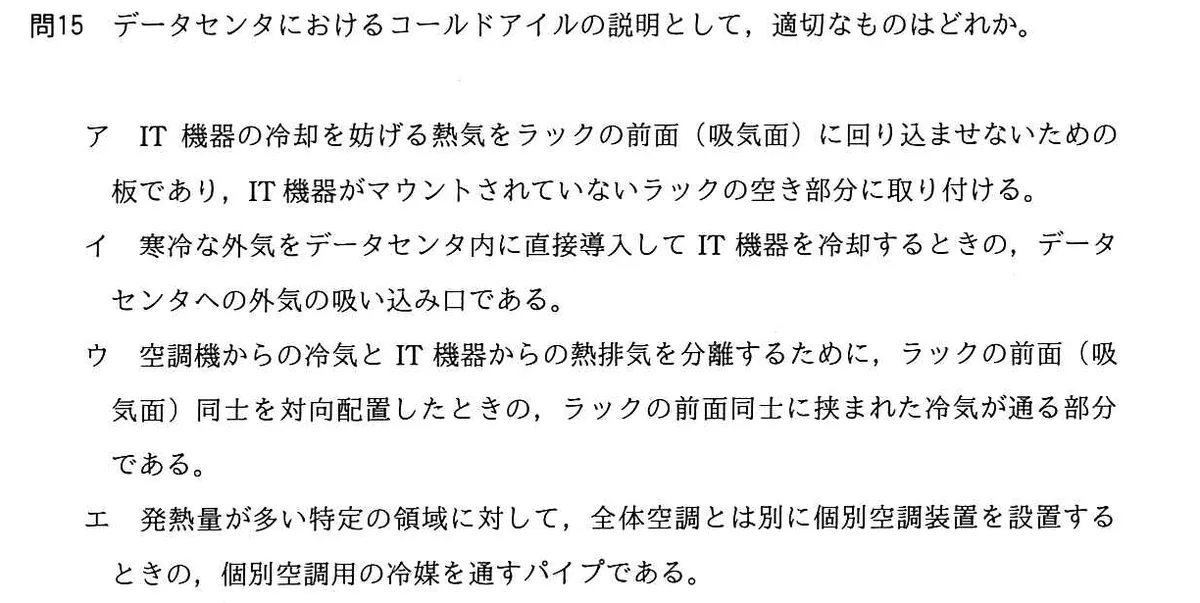

データセンタにおけるコールドアイルの説明として、適切なものはどれか。

選択肢

• アIT機器の冷却を妨げる熱気をラックの前面(吸気面)に回り込ませないための板であり、IT機器がマウントされていないラックの空き部分に取り付ける。
• イ寒冷な外気をデータセンタ内に直接導入してIT機器を冷却するときの、データセンタへの外気の吸い込み口である。
• ウ空調機からの冷気とIT機器からの熱排気を分離するために、ラックの前面(吸気面)同士を対向配置したときの、ラックの前面同士に挟まれた冷気が通る部分である。
• エ発熱量が多い特定の領域に対して、全体空調とは別に個別空調装置を設置するときの、個別空調用の冷媒を通すパイプである。

正解と解説

正解：ウ 空調機からの冷気とIT機器からの熱排気を分離するために、ラックの前面(吸気面)同士を対向配置したときの、ラックの前面同士に挟まれた冷気が通る部分である。

コールドアイルは、ラックの前面（吸気面）同士を向かい合わせに配置したときに生じる、空調機からの冷気が通る通路である。逆にラック背面同士を対向させた側は熱排気が通るホットアイルになる。冷気と熱気の経路を分離することで冷却効率が上がり、空調電力の削減につながる。

選択肢ごとの解説

• ア熱気の回り込みを防ぐためラックの空き部分に取り付ける板はブランクパネルである。
• イ外気を取り込む吸い込み口は外気冷房の設備であり、コールドアイルとは別である。
• ウ正しい。ラック前面同士を対向配置したときの冷気の通路がコールドアイルである。
• エ個別空調用の冷媒配管はコールドアイルとは無関係である。

この問題に出た用語

• データセンタ
• ホットアイル・コールドアイル
