SysMLの説明として、適切なものはどれか。

頻出ネットワークスペシャリスト試験／2023年度春期午前Ⅱ 問24／システム構成 / アーキテクチャ

選択肢

アWebページに、画像を使用せずに数式を表示するために用いられる、XMLマークアップ言語
イシステムの設計及び検証を行うために用いられる、UML仕様の一部を流用して機能拡張したグラフィカルなモデリング言語
ウハードウェアとソフトウェアとの協調設計（コデザイン）に用いられる、C言語又はC++言語を基にしたシステムレベル記述言語
エ論理合成してFPGAで動作させるハードウェア論理の記述に用いられる、ハードウェア記述言語

正解と解説

正解：イシステムの設計及び検証を行うために用いられる、UML仕様の一部を流用して機能拡張したグラフィカルなモデリング言語

SysML（Systems Modeling Language）は、ハードウェアや人などを含むシステム全体の設計と検証に用いるモデリング言語である。UMLの一部の図を流用しつつ、要求図やパラメトリック図といったシステムズエンジニアリング向けの図を追加している。ソフトウェアに限らないシステムを扱える点がUMLとの違いである。

この問題を解く（同じ分野をあと9問） →

選択肢ごとの解説

ア数式をWebページに表示するXML言語はMathMLである。
イ正しい。UML仕様を流用・拡張したシステム設計・検証向けのモデリング言語である。
ウC／C++を基にしたシステムレベル記述言語はSystemCである。
エFPGA向けの論理記述に使うのはVHDLやVerilog HDLである。

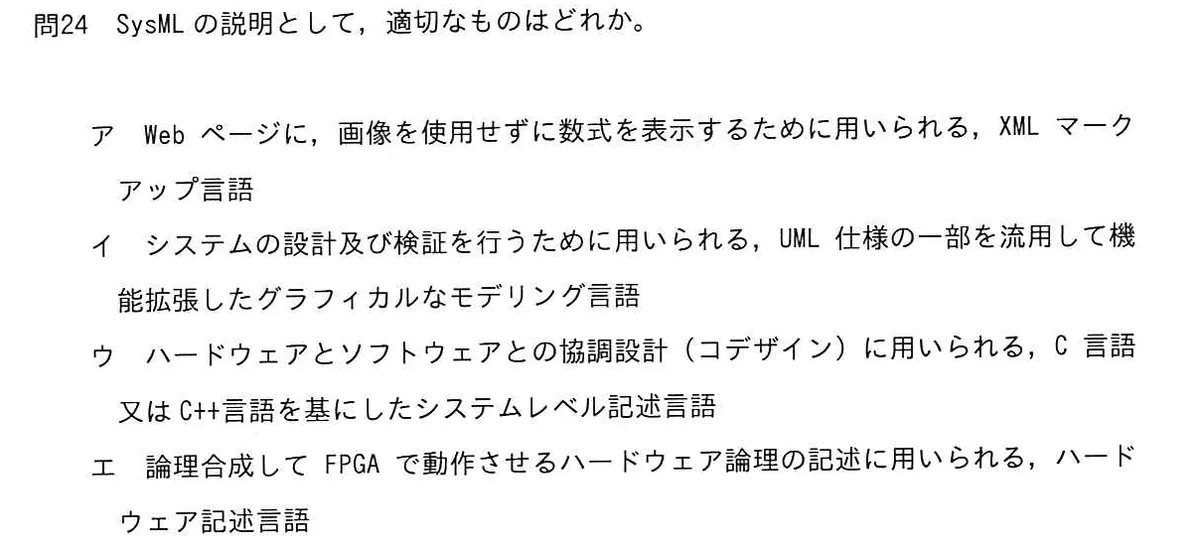

出典：令和5年度春期ネットワークスペシャリスト試験午前Ⅱ 問24（IPA）原本の紙面を見る（IPA 問題冊子より）
