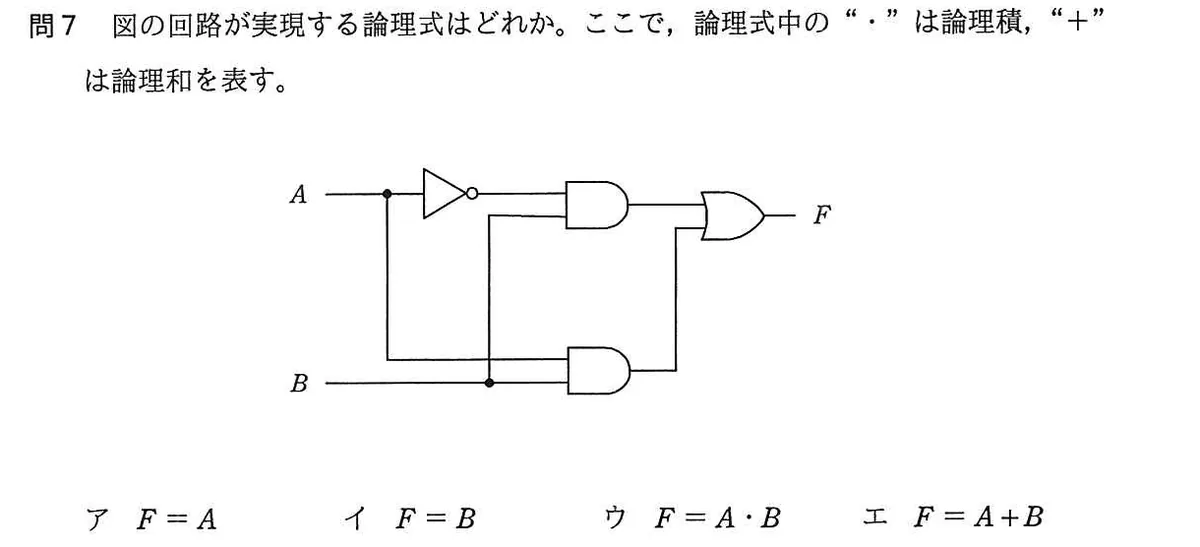

図の回路が実現する論理式はどれか。ここで，論理式中の“・”は論理積，“＋”は論理和を表す。

選択肢

• アF＝A
• イF＝B
• ウF＝A・B
• エF＝A＋B

正解と解説

正解：イ F＝B

回路の出力は、Aの否定とBの論理積、およびAとBの論理積の論理和になる。式で書くとĀ・B＋A・B＝B・(Ā＋A)＝B・1＝Bとなる。つまりAの値によらず出力はBと一致する。

選択肢ごとの解説

• アAの影響は打ち消されるので出力はAにはならない。
• イ正解。Ā・B＋A・B＝Bに簡単化される。
• ウ論理積だけでは、Aが0のときにBを出力できない。
• エ論理和ではA=1・B=0のときに1になってしまい、この回路の出力と一致しない。
