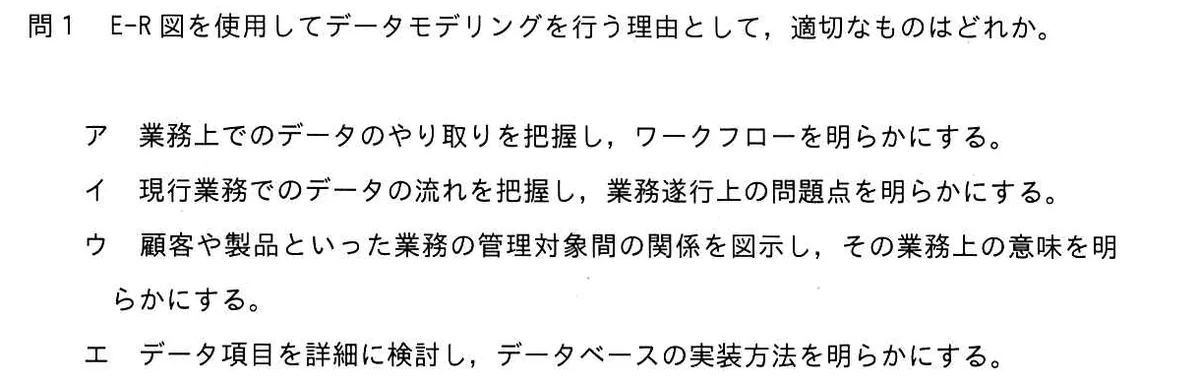

E-R図を使用してデータモデリングを行う理由として、適切なものはどれか。

ITパスポート／2021年度秋期問1／データベース / データベース設計

選択肢

ア業務上でのデータのやり取りを把握し、ワークフローを明らかにする。
イ現行業務でのデータの流れを把握し、業務遂行上の問題点を明らかにする。
ウ顧客や製品といった業務の管理対象間の関係を図示し、その業務上の意味を明らかにする。
エデータ項目を詳細に検討し、データベースの実装方法を明らかにする。

正解と解説

正解：ウ顧客や製品といった業務の管理対象間の関係を図示し、その業務上の意味を明らかにする。

E-R図は、業務が扱う対象（エンティティ）と、その間の関連（リレーションシップ）を図で表す手法である。顧客と製品、受注と明細といった管理対象どうしがどう結び付くのかを可視化し、業務上の意味づけを明確にすることが目的となる。処理の流れではなくデータの構造に着目する点が特徴で、後のデータベース論理設計の土台になる。

この問題を解く（同じ分野をあと9問） →

選択肢ごとの解説

ア業務の流れを表すのはワークフロー図やアクティビティ図の役割で、E-R図の目的ではない。
イデータの流れと処理を追うのはDFD（データフロー図）の説明であり、関連構造を表すE-R図とは異なる。
ウ正しい。管理対象どうしの関連と多重度を図示し、業務上の意味を明確にするのがE-R図の目的である。
エ実装方法や物理的な格納形式を決めるのは物理設計の段階で、E-R図は実装技術に依存しない概念モデルである。

出典：令和3年度秋期 ITパスポート試験問1（IPA）原本の紙面を見る（IPA 問題冊子より）
