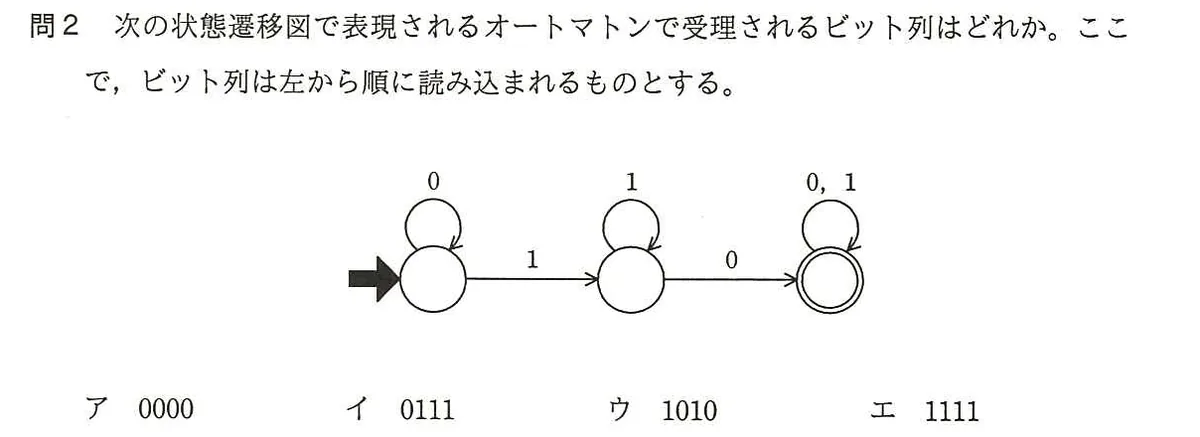

次の状態遷移図で表現されるオートマトンで受理されるビット列はどれか。ここで，ビット列は左から順に読み込まれるものとする。
選択肢
- ア0000
- イ0111
- ウ1010
- エ1111
正解と解説
正解：ウ 1010
この状態遷移図は、初期状態で0を読み飛ばし、1が現れると次の状態へ移り、そこで1が続く限りとどまり、0を読んだ時点で受理状態に入って以降は何が来ても受理状態のままという構造になっている。つまり受理される列は「0が0個以上→1が1個以上→0→任意の列」という形である。この形にあてはまるのは1010で、1で第2状態へ移り、続く0で受理状態に達し、残りの10はそのまま受理状態を回る。
選択肢ごとの解説
- ア1が一度も現れないので初期状態から先へ進めず、受理状態に到達しない。
- イ先頭の0は初期状態の自己ループで読み飛ばされ、その後の111は第2状態にとどまるだけで受理状態へ移れない。
- ウ正解。1で第2状態へ移り、次の0で受理状態に入り、残りは受理状態を自己ループする。
- エ1が続く間は第2状態にとどまり、0が一度も現れないため受理状態へ遷移できない。
