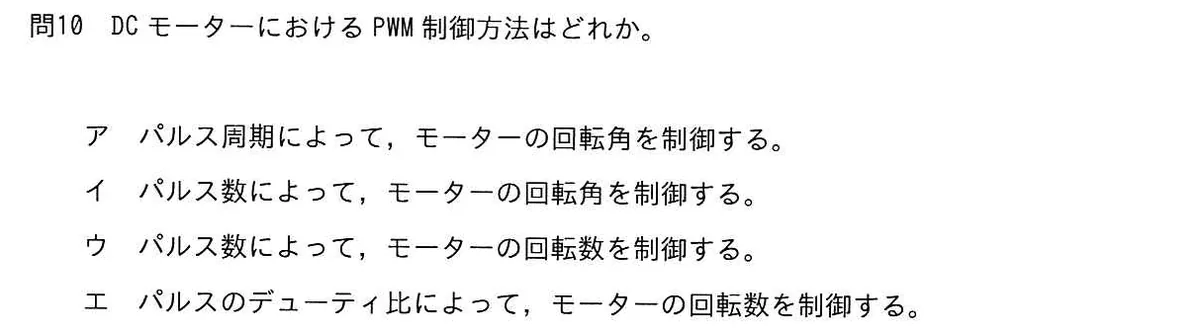

DCモーターにおけるPWM制御方法はどれか。
選択肢
- アパルス周期によって、モーターの回転角を制御する。
- イパルス数によって、モーターの回転角を制御する。
- ウパルス数によって、モーターの回転数を制御する。
- エパルスのデューティ比によって、モーターの回転数を制御する。
正解と解説
正解：エ パルスのデューティ比によって、モーターの回転数を制御する。
PWM（パルス幅変調）は、一定の周期の中でパルスがHighである時間の割合（デューティ比）を変えることで、モーターに供給される平均電圧を調整する方式である。デューティ比を上げれば平均電圧が上がって回転数が増える。スイッチング素子を全開か全閉かで使うため、抵抗で電圧を落とす方式に比べ損失が小さい。
選択肢ごとの解説
- アパルス周期で回転角を決めるのはPWMの説明ではない。
- イパルス数で回転角を制御するのはステッピングモーターの駆動方式である。
- ウパルス数による回転数制御もステッピングモーター側の考え方である。
- エ正しい。デューティ比で平均電圧を変えて回転数を制御するのがPWMである。
