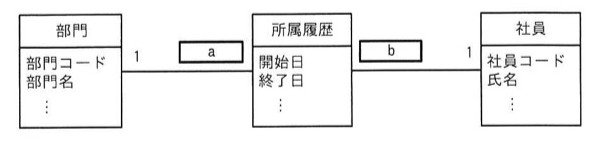

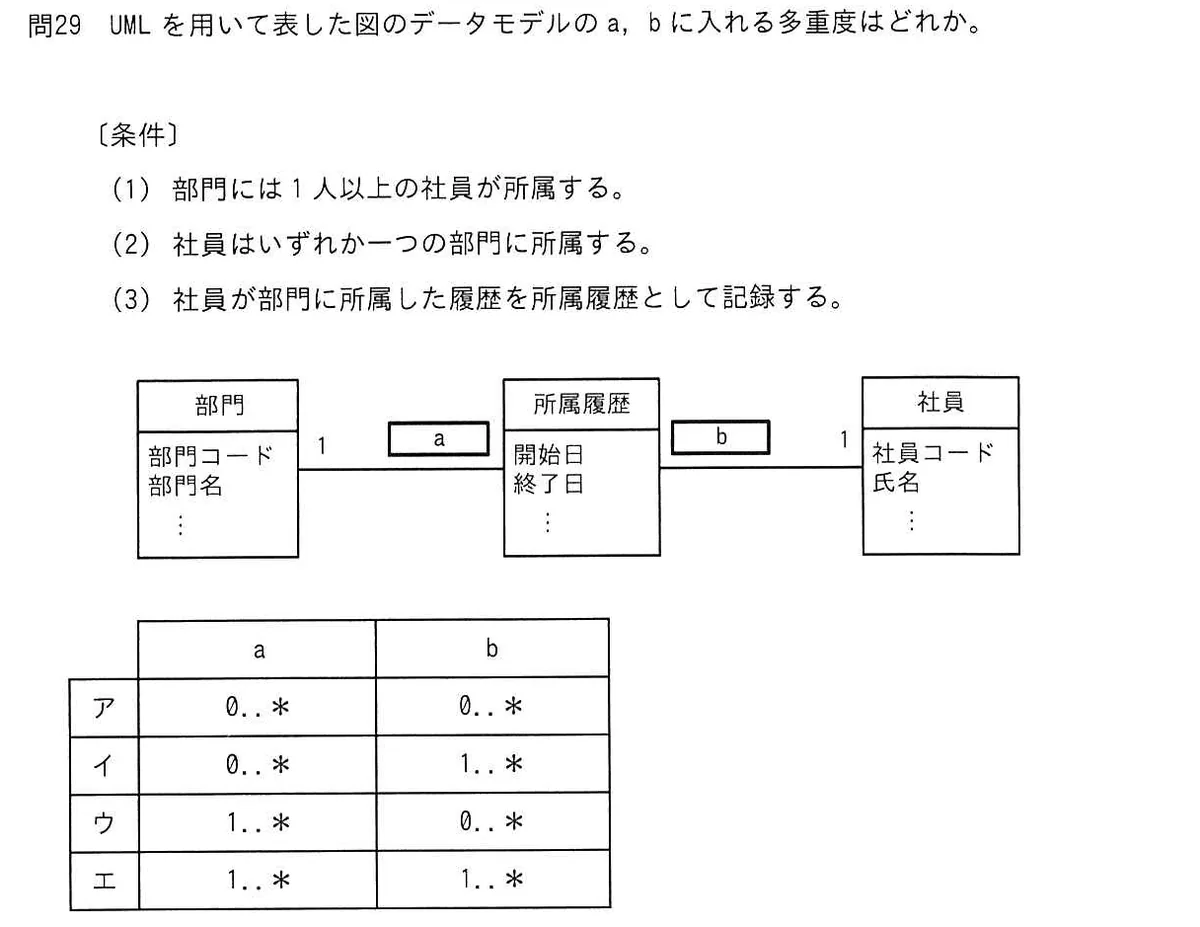

UMLを用いて表した図のデータモデルのa, bに入れる多重度はどれか。 〔条件〕 (1) 部門には1人以上の社員が所属する。 (2) 社員はいずれか一つの部門に所属する。 (3) 社員が部門に所属した履歴を所属履歴として記録する。
| a | b | |
|---|---|---|
| ア | 0..* | 0..* |
| イ | 0..* | 1..* |
| ウ | 1..* | 0..* |
| エ | 1..* | 1..* |
選択肢
- アa: 0..*、b: 0..*
- イa: 0..*、b: 1..*
- ウa: 1..*、b: 0..*
- エa: 1..*、b: 1..*
正解と解説
正解：エ a: 1..*、b: 1..*
部門と社員の間に所属履歴を置いた構造なので、部門側から見た所属履歴の多重度aは、部門には1人以上の社員が所属するという条件から少なくとも1件あることになり1..*となる。社員側から見た所属履歴の多重度bも、社員は必ずいずれかの部門に所属するので少なくとも1件の履歴をもち1..*となる。
選択肢ごとの解説
- アaもbも0件を許す指定だが、いずれの側も少なくとも1件の履歴が存在する。
- イaが0件を許す指定になっており、部門に1人以上所属するという条件と矛盾する。
- ウbが0件を許す指定になっており、社員は必ずどこかに所属するという条件と矛盾する。
- エ両条件から下限がいずれも1となり、a・bとも1..*となる。条件に一致する。
