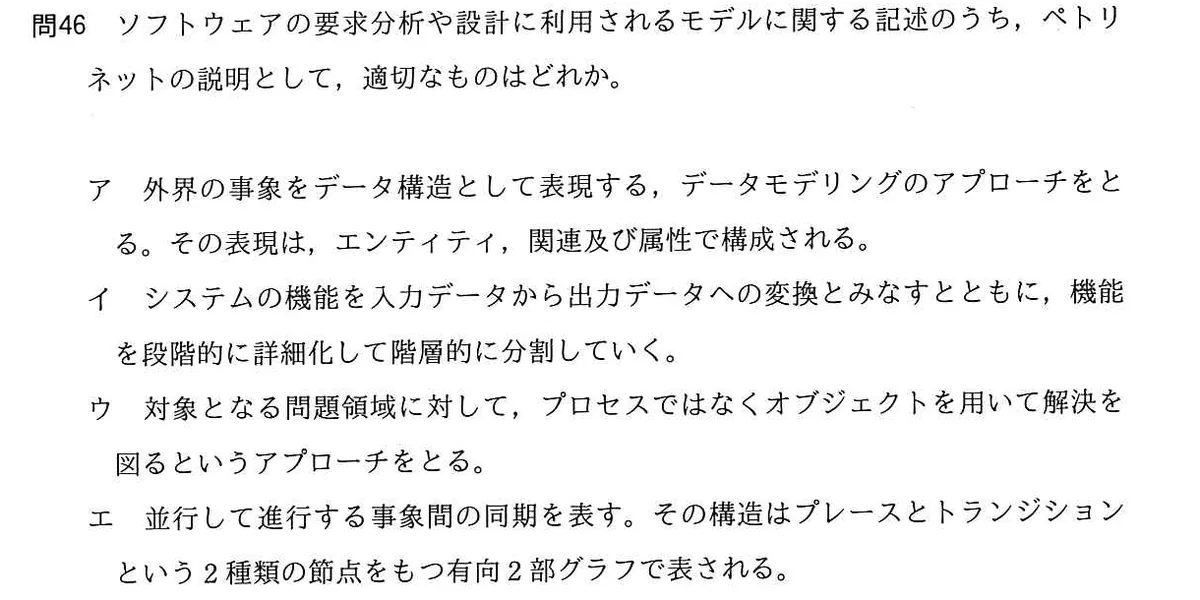

ソフトウェアの要求分析や設計に利用されるモデルに関する記述のうち、ペトリネットの説明として、適切なものはどれか。

選択肢

• ア外界の事象をデータ構造として表現する、データモデリングのアプローチをとる。その表現は、エンティティ、関連及び属性で構成される。
• イシステムの機能を入力データから出力データへの変換とみなすとともに、機能を段階的に詳細化して階層的に分割していく。
• ウ対象となる問題領域に対して、プロセスではなくオブジェクトを用いて解決を図るというアプローチをとる。
• エ並行して進行する事象間の同期を表す。その構造はプレースとトランジションという2種類の節点をもつ有向2部グラフで表される。

正解と解説

正解：エ 並行して進行する事象間の同期を表す。その構造はプレースとトランジションという2種類の節点をもつ有向2部グラフで表される。

ペトリネットは、プレース（状態を表す節点）とトランジション（事象を表す節点）の2種類の節点からなる有向2部グラフで、トークンの移動によって並行に進む事象の同期や資源の競合を表現します。並行動作の解析・検証に用いられるモデルです。

選択肢ごとの解説

• アエンティティと関連で表すのはE-R図（データモデリング）の説明です。
• イ機能を段階的に詳細化するのはDFDを用いた構造化分析の説明です。
• ウオブジェクトで問題領域を捉えるのはオブジェクト指向分析の説明です。
• エ正解。プレースとトランジションからなる2部グラフで並行事象の同期を表します。
