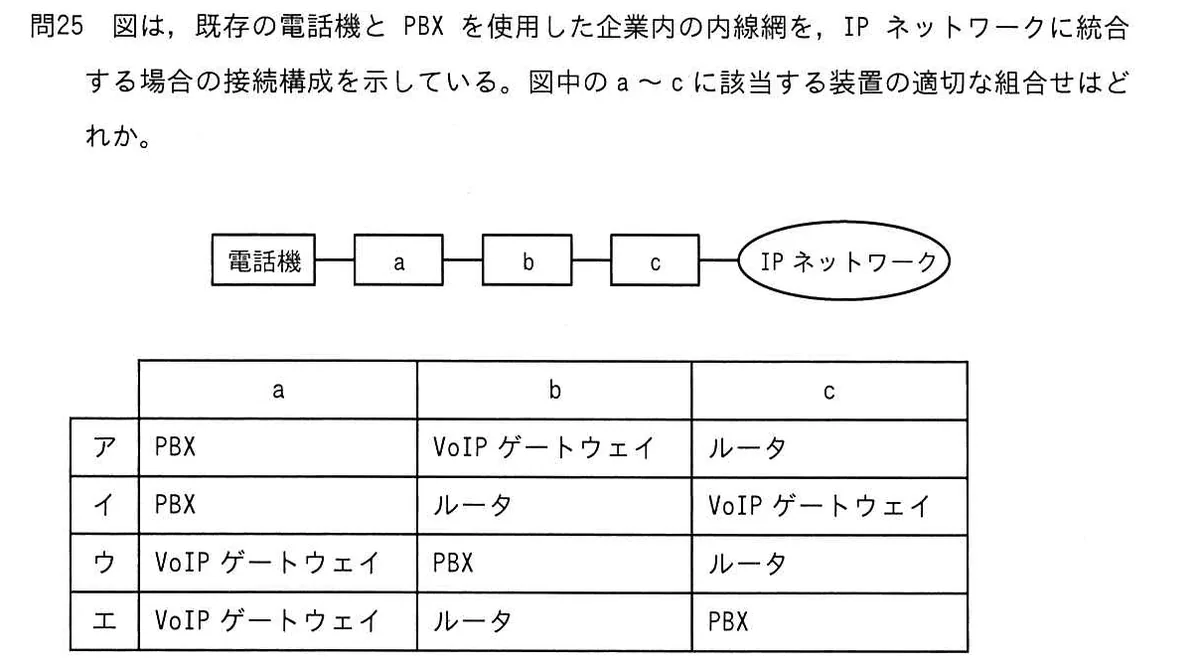

図は、既存の電話機とPBXを使用した企業内の内線網を、IPネットワークに統合する場合の接続構成を示している。図中のa～cに該当する装置の適切な組合せはどれか。

選択肢

• アa: PBX、b: VoIPゲートウェイ、c: ルータ
• イa: PBX、b: ルータ、c: VoIPゲートウェイ
• ウa: VoIPゲートウェイ、b: PBX、c: ルータ
• エa: VoIPゲートウェイ、b: ルータ、c: PBX

正解と解説

正解：ア a: PBX、b: VoIPゲートウェイ、c: ルータ

既存の電話機とPBXによる内線網をIPネットワークへ統合する場合、電話機はまず従来どおりPBXに収容する。PBXから出るアナログ／デジタルの音声信号をIPパケットへ変換するのがVoIPゲートウェイであり、そのIPパケットをルータがIPネットワークへ中継する。

選択肢ごとの解説

• ア正しい。電話機→PBX→VoIPゲートウェイ→ルータ→IPネットワークの順になる。
• イルータでIP網に出た後にVoIPゲートウェイを置く順序では、音声のIP変換の位置が合わない。
• ウ電話機を直接VoIPゲートウェイに収容してからPBXにつなぐ構成は、既存内線網の統合の形として適切でない。
• エIPネットワーク直前にPBXを置く構成は、既存PBXで電話機を収容するという前提に反する。

この問題に出た用語

• VoIPゲートウェイとPBX
