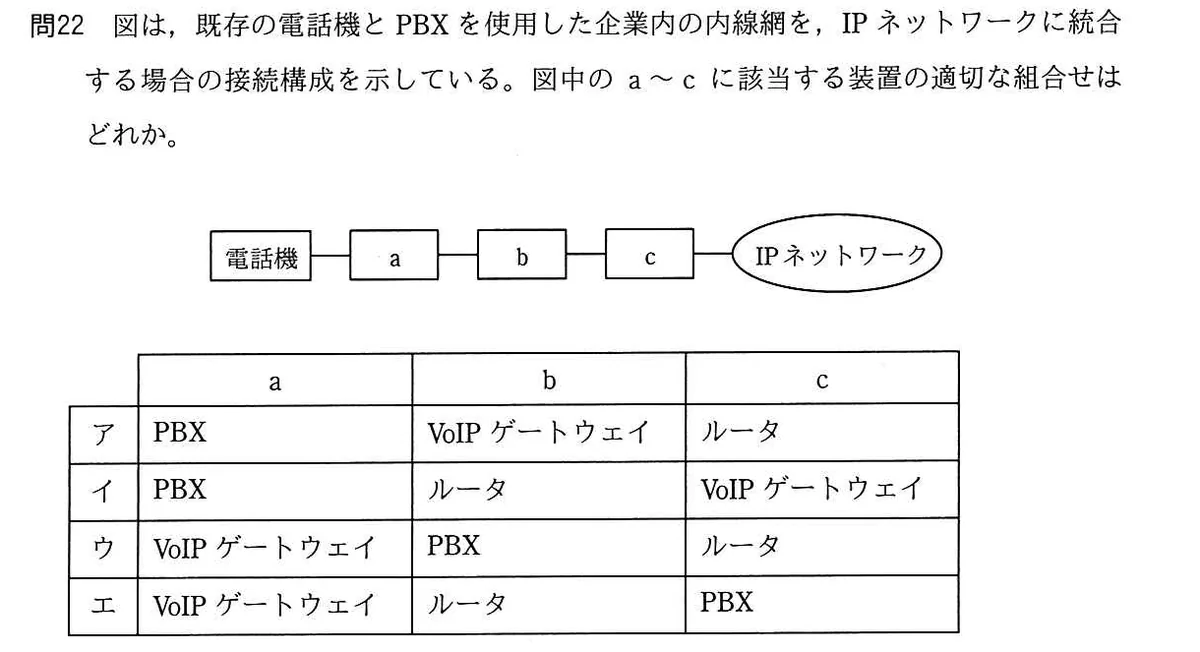

図は、既存の電話機とPBXを使用した企業内の内線網を、IPネットワークに統合する場合の接続構成を示している。図中のa～cに該当する装置の適切な組合せはどれか。

選択肢

• アa:PBX, b:VoIPゲートウェイ, c:ルータ
• イa:PBX, b:ルータ, c:VoIPゲートウェイ
• ウa:VoIPゲートウェイ, b:PBX, c:ルータ
• エa:VoIPゲートウェイ, b:ルータ, c:PBX

正解と解説

正解：ア a:PBX, b:VoIPゲートウェイ, c:ルータ

既存の電話機とPBXによる内線網をIPネットワークへ統合する場合、電話機はまず構内交換機であるPBXに収容される。PBXが扱う音声信号をIPパケットへ変換するのがVoIPゲートウェイで、その先のルータがIPネットワークへ中継する。したがって電話機−PBX−VoIPゲートウェイ−ルータ−IPネットワークの順になる。

選択肢ごとの解説

• ア正しい。電話機はPBXに収容され、VoIPゲートウェイでIP化しルータでIP網へ出る。
• イルータとVoIPゲートウェイの順序が逆で、IP化前の音声をルータが扱うことになる。
• ウ電話機を直接VoIPゲートウェイへつなぎPBXを後段に置く構成は成り立たない。
• エPBXをIP網側に置く構成で、内線収容という役割から外れている。

この問題に出た用語

• VoIPゲートウェイとPBX
