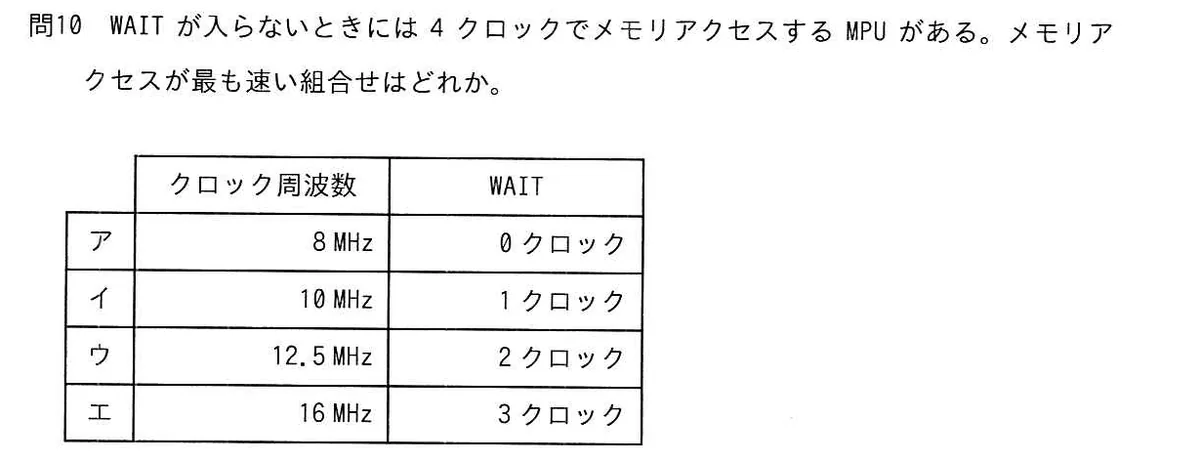

WAITが入らないときには4クロックでメモリアクセスするMPUがある。メモリアクセスが最も速い組合せはどれか。

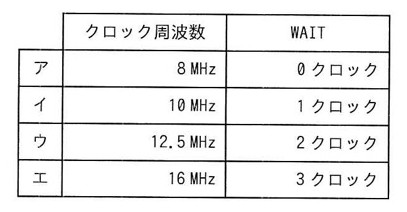

選択肢

• アクロック周波数8MHz、WAIT 0クロック
• イクロック周波数10MHz、WAIT 1クロック
• ウクロック周波数12.5MHz、WAIT 2クロック
• エクロック周波数16MHz、WAIT 3クロック

正解と解説

正解：エ クロック周波数16MHz、WAIT 3クロック

1回のメモリアクセス時間は、(4＋WAITクロック数)÷クロック周波数で求まる。それぞれ計算すると、8MHz・0WAITは500ナノ秒、10MHz・1WAITは500ナノ秒、12.5MHz・2WAITは480ナノ秒、16MHz・3WAITは約437.5ナノ秒となる。周波数が高い分WAITが増えていても、16MHz・3WAITの構成が最も短時間で済む。

選択肢ごとの解説

• ア4÷8MHzで500ナノ秒であり、最速ではない。
• イ5÷10MHzで500ナノ秒となり、アと同じで最速ではない。
• ウ6÷12.5MHzで480ナノ秒であり、エには及ばない。
• エ正しい。7クロック÷16MHzで約437.5ナノ秒となり最も速い。

この問題に出た用語

• MPU（メモリ保護ユニット）
