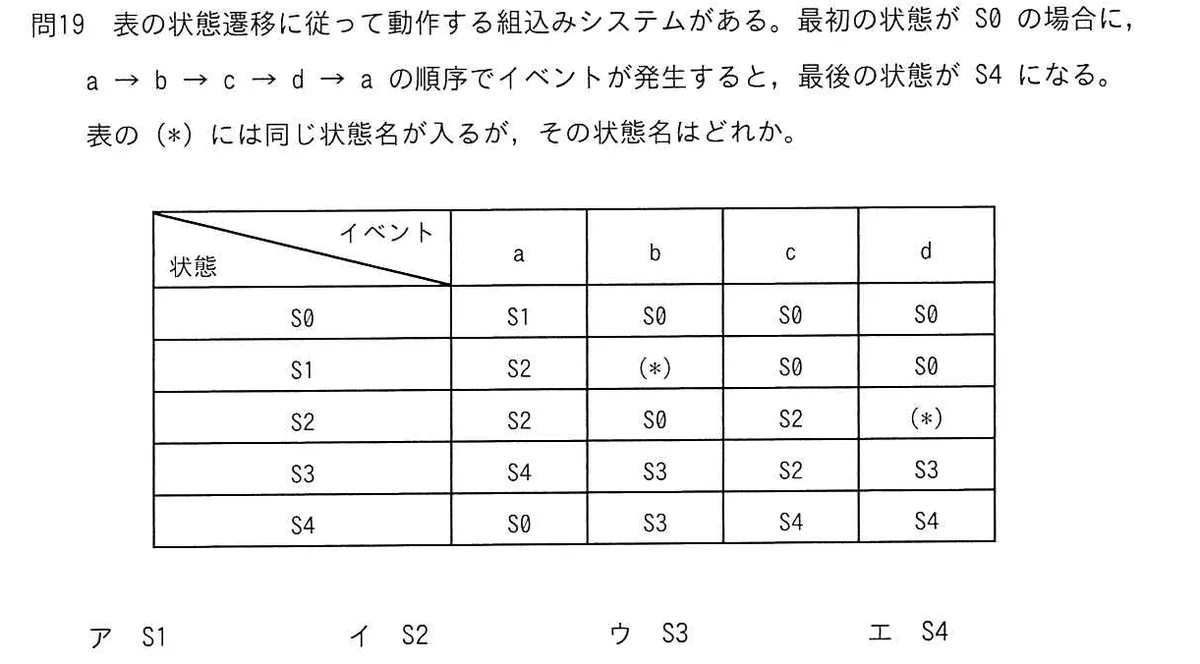

表の状態遷移に従って動作する組込みシステムがある。最初の状態がS0の場合に、a→b→c→d→aの順序でイベントが発生すると、最後の状態がS4になる。表の(＊)には同じ状態名が入るが、その状態名はどれか。
| 状態＼イベント | a | b | c | d |
|---|---|---|---|---|
| S0 | S1 | S0 | S0 | S0 |
| S1 | S2 | (＊) | S0 | S0 |
| S2 | S2 | S0 | S2 | (＊) |
| S3 | S4 | S3 | S2 | S3 |
| S4 | S0 | S3 | S4 | S4 |
選択肢
- アS1
- イS2
- ウS3
- エS4
正解と解説
正解：ウ S3
最後のイベントaで状態がS4になるには、その直前の状態がS4へ遷移する状態、すなわち表からS3でなければならない。(＊)にS3を入れて追うと、S0からaでS1、bで(＊)＝S3、cでS2、dで(＊)＝S3となり、最後のaでS4に到達して条件を満たす。他の状態名では最終状態がS4にならない。
選択肢ごとの解説
- アS1を入れるとcやdの遷移先が変わり、最後のaでS4に到達しない。
- イS2ではbの遷移後の経路が合わず、最終状態がS4にならない。
- ウ正しい。S3を入れるとS0→S1→S3→S2→S3→S4と進み条件を満たす。
- エS4を入れると途中で経路が破綻し、指定の順序で最終状態がS4にならない。
