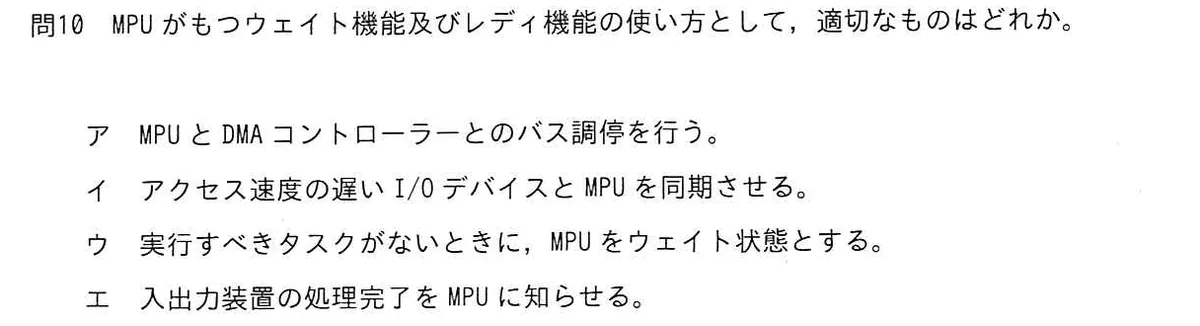

MPUがもつウェイト機能及びレディ機能の使い方として、適切なものはどれか。
選択肢
- アMPUとDMAコントローラーとのバス調停を行う。
- イアクセス速度の遅いI/OデバイスとMPUを同期させる。
- ウ実行すべきタスクがないときに、MPUをウェイト状態とする。
- エ入出力装置の処理完了をMPUに知らせる。
正解と解説
正解：イ アクセス速度の遅いI/OデバイスとMPUを同期させる。
ウェイト機能とレディ機能は、バスサイクルを必要な分だけ引き延ばすための仕組みである。低速なI/Oデバイスやメモリがアクセスを完了できないうちはレディ信号を非アクティブに保ち、MPU側はウェイトサイクルを挿入して待機する。これにより速度の異なるデバイス同士をタイミング的に同期させ、確実にデータをやり取りできる。
選択肢ごとの解説
- アDMAコントローラとのバス使用権の調停はバスリクエスト／バスグラント（バスアービトレーション）の役割である。
- イ正しい。バスサイクルを延長して低速I/OデバイスにMPUを合わせる機能である。
- ウ実行すべきタスクがないときの低消費電力状態への移行はスリープ／ハルト命令などの機能である。
- エ処理完了をMPUへ知らせるのは割込み機構の役割で、ウェイト・レディ信号とは目的が異なる。
