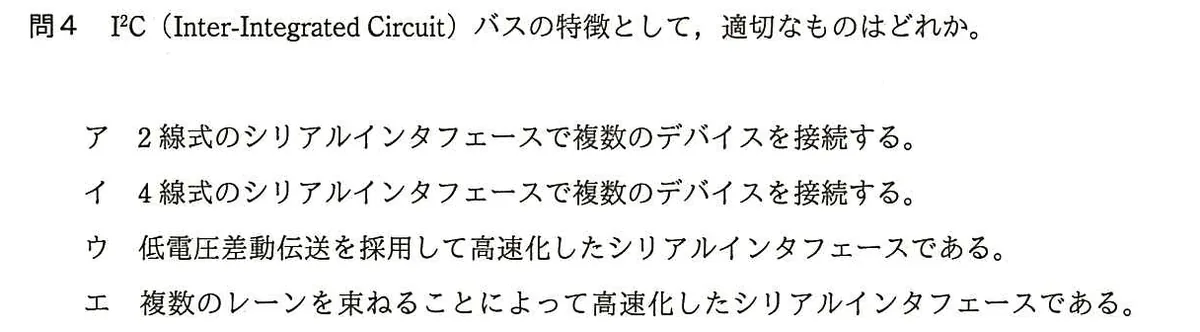

I²C（Inter-Integrated Circuit）バスの特徴として、適切なものはどれか。
選択肢
- ア2線式のシリアルインタフェースで複数のデバイスを接続する。
- イ4線式のシリアルインタフェースで複数のデバイスを接続する。
- ウ低電圧差動伝送を採用して高速化したシリアルインタフェースである。
- エ複数のレーンを束ねることによって高速化したシリアルインタフェースである。
正解と解説
正解：ア 2線式のシリアルインタフェースで複数のデバイスを接続する。
I2Cは、データ線とクロック線のわずか2本で複数のデバイスをつなぐ同期式シリアルインタフェースである。各デバイスにはアドレスが割り当てられ、マスタがアドレスを送って相手を選ぶため、SPIのようなデバイスごとの選択信号線が要らない。配線が少なく低速なセンサやEEPROMの接続に向く。
選択肢ごとの解説
- ア正しい。データとクロックの2線だけで複数デバイスをアドレス指定して接続する。
- イクロック・データ入出力・選択信号の4線を使うのはSPIの構成である。
- ウ低電圧差動で高速化するのはLVDSなどの伝送方式の特徴である。
- エ複数レーンを束ねて帯域を稼ぐのはPCI Expressなどの特徴である。
