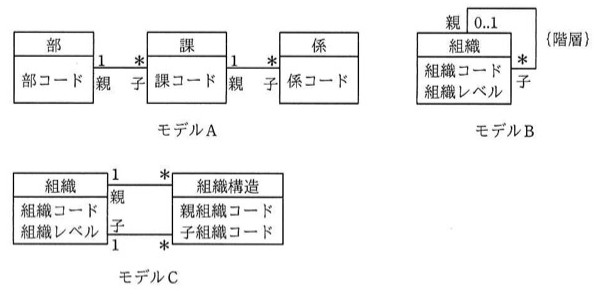

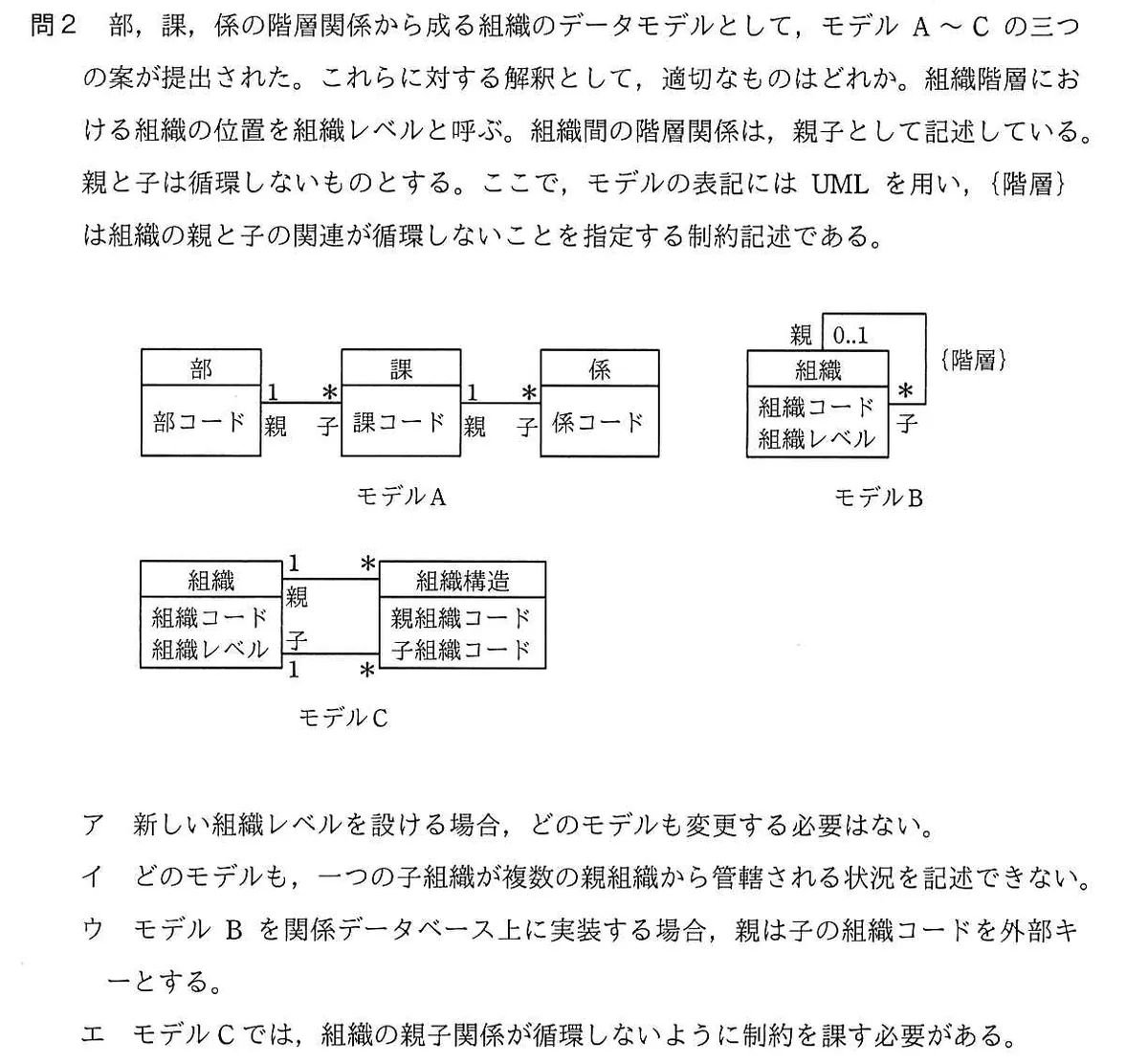

部、課、係の階層関係から成る組織のデータモデルとして、モデルA〜Cの三つの案が提出された。これらに対する解釈として、適切なものはどれか。組織階層における組織の位置を組織レベルと呼ぶ。組織間の階層関係は、親子として記述している。親と子は循環しないものとする。ここで、モデルの表記にはUMLを用い、{階層}は組織の親と子の関連が循環しないことを指定する制約記述である。

選択肢

• ア新しい組織レベルを設ける場合、どのモデルも変更する必要はない。
• イどのモデルも、一つの子組織が複数の親組織から管轄される状況を記述できない。
• ウモデルBを関係データベース上に実装する場合、親は子の組織コードを外部キーとする。
• エモデルCでは、組織の親子関係が循環しないように制約を課す必要がある。

正解と解説

正解：エ モデルCでは、組織の親子関係が循環しないように制約を課す必要がある。

モデルCは組織と、親組織コード・子組織コードの対を持つ組織構造の表で階層を表すが、この構造自体は親子の対を自由に登録できるため、たどっていくと元へ戻ってしまう関係も作れてしまう。モデルBが{階層}という制約記述で循環を禁じているのに対し、モデルCには同等の制約が明示されていないので、別途循環禁止の制約を課す必要がある。よってエが適切。

選択肢ごとの解説

• ア部・課・係を個別の実体として固定しているモデルAは、階層が1段増えると実体そのものを追加する必要がある。
• イ親子の対を独立した実体として持つモデルCなら、同じ子に複数の親を登録でき、多対多の管轄も表現できる。
• ウ自己参照では、子側の行が親の組織コードを外部キーとして持つ。向きが逆になっている。
• エ正解。モデルCには循環を禁じる制約記述がなく、親子の対を自由に登録できるため制約を別途課す必要がある。

この問題に出た用語

• 外部キー
