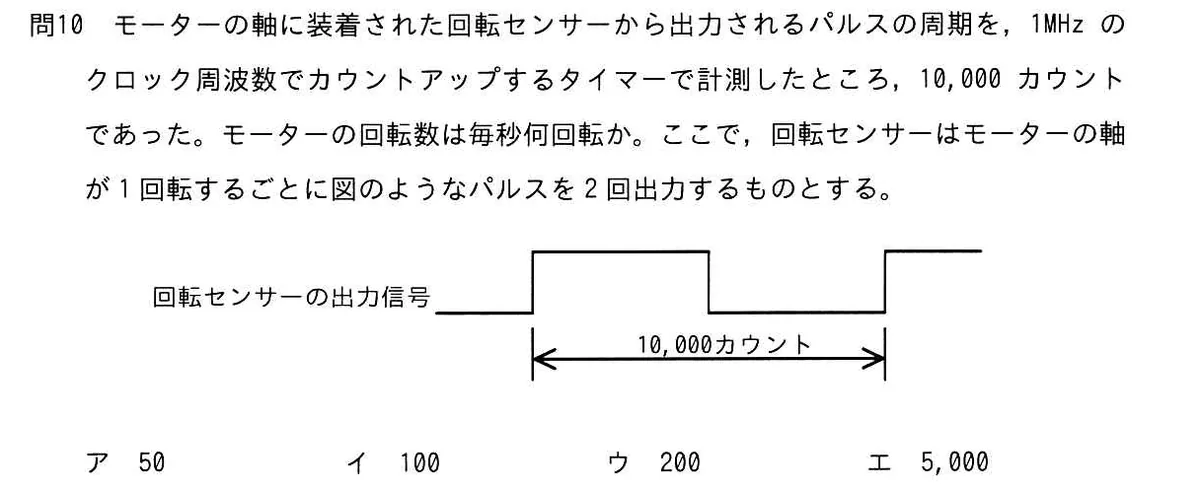

モーターの軸に装着された回転センサーから出力されるパルスの周期を、1MHzのクロック周波数でカウントアップするタイマーで計測したところ、10,000カウントであった。モーターの回転数は毎秒何回転か。ここで、回転センサーはモーターの軸が1回転するごとに図のようなパルスを2回出力するものとする。
選択肢
- ア50
- イ100
- ウ200
- エ5,000
正解と解説
正解：ア 50
1MHzのクロックは1カウント1マイクロ秒なので、10,000カウントは10ミリ秒である。これがパルス1周期の時間に当たる。センサーは1回転につき2パルスを出すので1回転は20ミリ秒となり、1秒あたりの回転数は1÷0.02＝50回転となる。
選択肢ごとの解説
- ア正解。パルス周期10ミリ秒×2パルスで1回転20ミリ秒、よって毎秒50回転。
- イ1回転あたり2パルスであることを考慮せず、パルスの周波数をそのまま回転数とした値。
- ウパルス数を掛ける方向を誤った場合に出る値。
- エカウント値10,000を単純に周波数と結び付けた場合の値で、単位換算が合わない。
