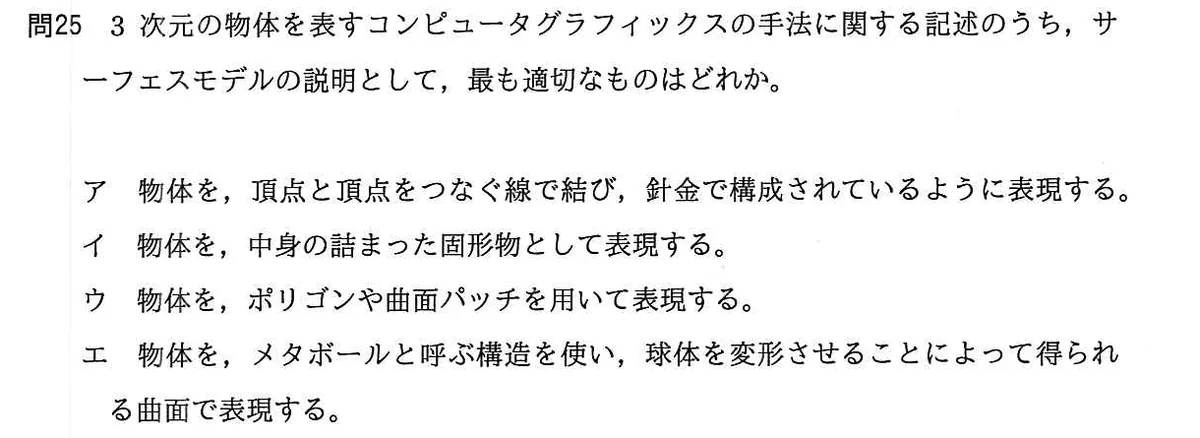

3次元の物体を表すコンピュータグラフィックスの手法に関する記述のうち、サーフェスモデルの説明として、最も適切なものはどれか。

選択肢

• ア物体を、頂点と頂点をつなぐ線で結び、針金で構成されているように表現する。
• イ物体を、中身の詰まった固形物として表現する。
• ウ物体を、ポリゴンや曲面パッチを用いて表現する。
• エ物体を、メタボールと呼ぶ構造を使い、球体を変形させることによって得られる曲面で表現する。

正解と解説

正解：ウ 物体を、ポリゴンや曲面パッチを用いて表現する。

サーフェスモデルは、物体を面（サーフェス）の集合として表現する方式で、多数のポリゴンや曲面パッチで外形を構成する。ワイヤフレームより現実的な陰影表現ができるが、内部が空洞であるため質量や体積の計算には向かない。内部まで表すのはソリッドモデルである。

選択肢ごとの解説

• アワイヤフレームモデルの説明で、稜線だけで形状を表す方式。
• イソリッドモデルの説明で、内部が詰まった立体として扱う方式。
• ウ正解。ポリゴンや曲面パッチという面の集まりで表すのがサーフェスモデル。
• エメタボールを用いた表現手法の説明で、サーフェスモデルの定義ではない。
