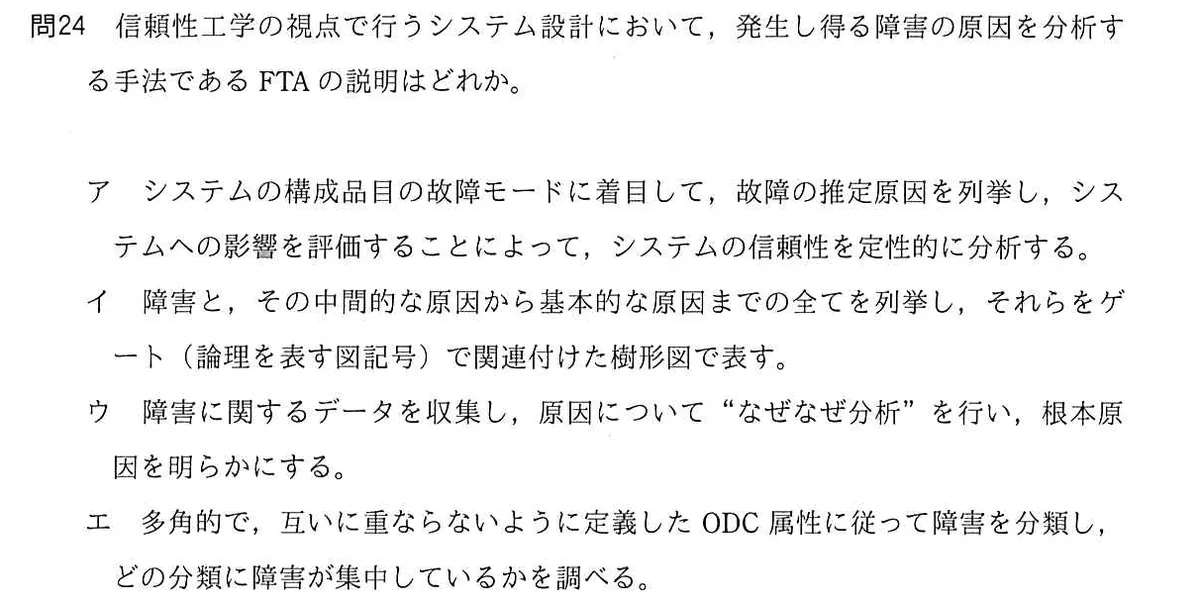

信頼性工学の視点で行うシステム設計において、発生し得る障害の原因を分析する手法であるFTAの説明はどれか。
選択肢
- アシステムの構成品目の故障モードに着目して、故障の推定原因を列挙し、システムへの影響を評価することによって、システムの信頼性を定性的に分析する。
- イ障害と、その中間的な原因から基本的な原因までの全てを列挙し、それらをゲート（論理を表す図記号）で関連付けた樹形図で表す。
- ウ障害に関するデータを収集し、原因について“なぜなぜ分析”を行い、根本原因を明らかにする。
- エ多角的で、互いに重ならないように定義したODC属性に従って障害を分類し、どの分類に障害が集中しているかを調べる。
正解と解説
正解：イ 障害と、その中間的な原因から基本的な原因までの全てを列挙し、それらをゲート（論理を表す図記号）で関連付けた樹形図で表す。
FTA（Fault Tree Analysis）は、望ましくない事象（頂上事象）を出発点として、その原因を上位から下位へたどりながらANDやORのゲートで結び、樹形図として表すトップダウンの分析手法である。これに対しFMEAは部品の故障モードから影響を追うボトムアップの手法であり、方向が逆である点が対比としてよく問われる。
選択肢ごとの解説
- ア構成品目の故障モードから影響を評価するボトムアップ手法はFMEAである。
- イ正しい。頂上事象から原因を展開し、ゲートで結んだ樹形図で表すのがFTAである。
- ウなぜなぜ分析による根本原因追究はFTAとは別の手法である。
- エODC属性による分類は直交欠陥分類（ODC）の説明である。
